第三讲 · 知识抽取总论：从数据到三元组

(updated 2026年8月23日)
#数学

对应 PPT：第3讲 回答：知识抽取做什么？数据源有几种？典型任务是什么？行业评测体系？结构化数据怎么抽？

1. 知识抽取是什么

1.1 定义

知识抽取是自动化构建大规模知识图谱的重要技术，从不同来源、不同结构的数据中提取知识并存入知识图谱。

数据源：结构化（数据库、链接数据）、半结构化（网页表格、列表、HTML）、非结构化（纯文本）

1.2 起源

  • 20 世纪 70 年代后期出现于 NLP 研究领域
  • 把多个文本碎片的信息合并，将非结构化数据 → 结构化数据（模式、实体关系或 RDF 三元组）

1.3 在技术架构中的位置

应用层    语义搜索 / 智能问答 / 辅助决策
服务层    知识存储 / 知识检索 / 知识推理
支撑层    NLP / 知识抽取 / 知识表示 / ML / DL / 图数据库
         知识融合 / 知识众包 / 知识建模 / 大模型
数据层    非结构化 / 半结构 / 结构化 / 多媒体结构 / 众包
   ↑                                    ↑
   └──── 知识抽取就在这里（数据→知识） ──┘

知识抽取 = 连接数据层和知识层的桥梁

2. 三类数据源

数据类型定义例子主要处理难点方法
结构化严格 schema，二维表关系数据库、链接数据把表、列、主外键映射到图谱 schemaD2R（DM/R2RML）
半结构化自描述，结构+内容混杂HTML、JSON、XML、NoSQL识别标签、模板和重复页面结构包装器、模板
非结构化无预定义模型文本、PDF、Word、音视频从上下文中识别实体、关系和事件NLP：NER/RE/EE

课件用 YAGO 说明三类数据会在同一项目里合流：Wikipedia 正文是非结构化数据，分类和信息框是半结构化数据，WordNet 提供结构化的词汇与概念体系，YAGO2 又融合 GeoNames 的地理信息。课件所引版本的量级为 1000 万个实体、1.2 亿个三元组，这是特定版本的统计，不是 YAGO 所有版本的固定数字。

3. 知识抽取的 3 个子任务

3.1 实体识别（NER）

  • 从文本检测命名实体，分类到预定义类别
  • 类别：人物、组织、地点、时间、日期、字符值、金额值
  • 例：「王思聪是万达集团董事长王健林的独子」→ 王思聪(人)、万达集团(组织)、王健林(人)

3.2 关系抽取（RE）

  • 在 NER 基础上判断实体间关系
  • 两步：
    1. 判断实体对是否有关系（二分类）
    2. 判断属于哪种关系（多分类）
  • 也可一步：把”无关系”当特殊类别
  • 例：王思聪 -父子关系→ 王健林

3.3 事件抽取（EE）

  • 识别事件信息，结构化呈现
  • 例：恐怖袭击新闻 → 时间、地点、目标、受害人

事件抽取相关术语：

术语含义例子
事件描述（Event Mention）描述事件的词组或句子”昨天 Apple 发布了 iPhone 16”
事件触发（Event Trigger）表明事件出现的主要词汇”发布”（触发”产品发布”事件）
事件元素（Event Argument）事件的重要信息发布者=Apple、发布时间=昨天、产品=iPhone 16
语义角色（Argument Role）元素在句子中的语义角色施事者、受事者、时间、地点

辨析：触发词 ≠ 实体。触发词是动词/名词，标志事件；实体是具体人/事/物。

3.4 三者关系

事件抽取
  └── 触发词识别 + 事件元素识别
关系抽取
  └── 实体识别 + 关系分类
实体识别
  └── 最底层任务

工业 pipeline：NER → RE → EE；学术：联合抽取（joint extraction）

4. 三项代表性行业评测

4.1 MUC（Message Understanding Conference）

维度内容
主办美国 DARPA
时间1987~1998
推动NER、共指消解
成就F1 ~90%，定下知识抽取评价体系

4.2 ACE（Automatic Content Extraction）

维度内容
时间1999~2008
关系融合 MUC、细化分类
任务 1实体检测与跟踪（5 类：人/组织/设施/地缘/位置）
任务 2关系检测与表征（5 大类 24 小类：角色/部分整体/位于/邻近/社会）
任务 3事件检测与表征（5 类：交互/移动/转移/创建/销毁）

4.3 KBP（Knowledge Base Population）

维度内容
时间2009~（TAC 评测）
关系ACE 升级，目标”填充知识库”
任务 1实体发现与链接（EL：link 到 KG 节点）
任务 2槽填充（Slot Filling）（填实体属性）
任务 3事件跟踪

4.4 三者关系

MUC (1987~1998) → ACE (1999~2008) → KBP/TAC (2009~至今)
   基础定义            细化任务           知识库填充

三者的侧重点可以概括为：MUC 奠定任务形式，ACE 扩展实体与关系类型，KBP 面向知识库补全。

5. 网页数据采集基础（爬虫）

5.1 流程（4 步）

① 取得目标 URL
② 提交 HTTP 请求
③ 解析 HTTP 响应
④ 存储解析结果

5.2 HTTP 请求/响应

请求：

字段内容
请求方式GET（取资源）、POST（提交）
请求 URL资源唯一地址
请求头User-Agent、Host、Cookies
请求体额外数据（表单）

响应：

字段内容
响应状态200 成功、301 跳转、404 找不到、502 服务器错误
响应头Content-Type、Content-Length、Set-Cookies
响应体HTML、图片二进制等

5.3 解析工具对比

工具定位方式使用方式适合场景
XPath用路径表达式选择 DOM 节点，可按层级、属性和文本过滤需要理解文档树和 XPath 语法HTML/XML 结构明确、需要精确定位节点
BeautifulSoup按标签、属性和树关系查找节点Python 对象接口，便于逐步遍历和清洗页面结构不规整、快速编写抽取脚本
PyQuery使用 CSS 选择器和类似 jQuery 的遍历方法Python 中沿用 jQuery 风格 API熟悉前端选择器、希望用 CSS 语法处理 HTML

XPath 适合明确路径和性能要求，BeautifulSoup / PyQuery 写起来更直接。

5.4 数据存储

  • 文本：JSON、XML、CSV
  • 关系型数据库：MySQL、PostgreSQL
  • 二进制：图片、视频、音频直接存

6. 面向结构化数据的知识抽取（D2R）

核心问题：关系数据库怎么变成 RDF / OWL 本体？

6.1 抽取原理：5 组对应关系

关系数据库RDF / OWL
表（Table）类（Class）
列（Column）属性（Property）
行（Row）资源/实例（Resource/Instance）
单元（Cell）属性值（Property Value）
外键（Foreign Key）指代（Reference / ObjectProperty）

6.2 W3C RDB2RDF 标准（2012）

标准全称特点
DMDirect Mapping自动、规则固定、不灵活
R2RMLRDB to RDF Mapping Language可定制、支持 SQL 视图、灵活

6.3 DM 直接映射规则

数据库元素映射为
表RDF 类
表的列RDF 属性
每一行一个资源（创建 IRI）
单元格的值Literal 值
外键新三元组，宾语为被引用行的 IRI

IRI 生成规则：

  • 主语 IRI = 前缀 + 表名 + 主键列名 + 主键值
    • 例：<.../People/ID/7>
  • 谓词 IRI = 前缀 + 表名 + 列名
    • 例：<.../People/fname>
  • 外键列会生成关系三元组：
    • 谓词 IRI 描述外键关系，例如 <.../People/ref-addr>；
    • 宾语 IRI 指向被引用表中的具体行，由被引用表名、主键列名和主键值构成，例如 <.../Addresses/ID/18>。

注意：DM 不为 NULL 值生成三元组。

例如 People(ID=7, fname="Bob", addr=18) 的 addr 外键指向 Addresses(ID=18, city="Cambridge")，可得：

<.../People/ID/7> rdf:type <.../People> .
<.../People/ID/7> <.../People/fname> "Bob" .
<.../People/ID/7> <.../People/ref-addr> <.../Addresses/ID/18> .
<.../Addresses/ID/18> <.../Addresses/city> "Cambridge" .

外键对应的宾语是被引用行的 IRI，不是把数字 18 当作普通字符串。

6.4 R2RML 映射

  • 逻辑表（Logic Table） = 数据库中的表、视图或 SQL 查询
  • 三元组映射（Triples Map） = 一个逻辑表 → 一组 RDF 三元组
  • 包含：
    1. 主语映射（主语模板 = IRI）
    2. 谓语-宾语映射（谓词模板 + 宾语模板/引用）

优点：可自定义类名、属性名、URI 前缀；支持多表 join；支持 SQL 视图。

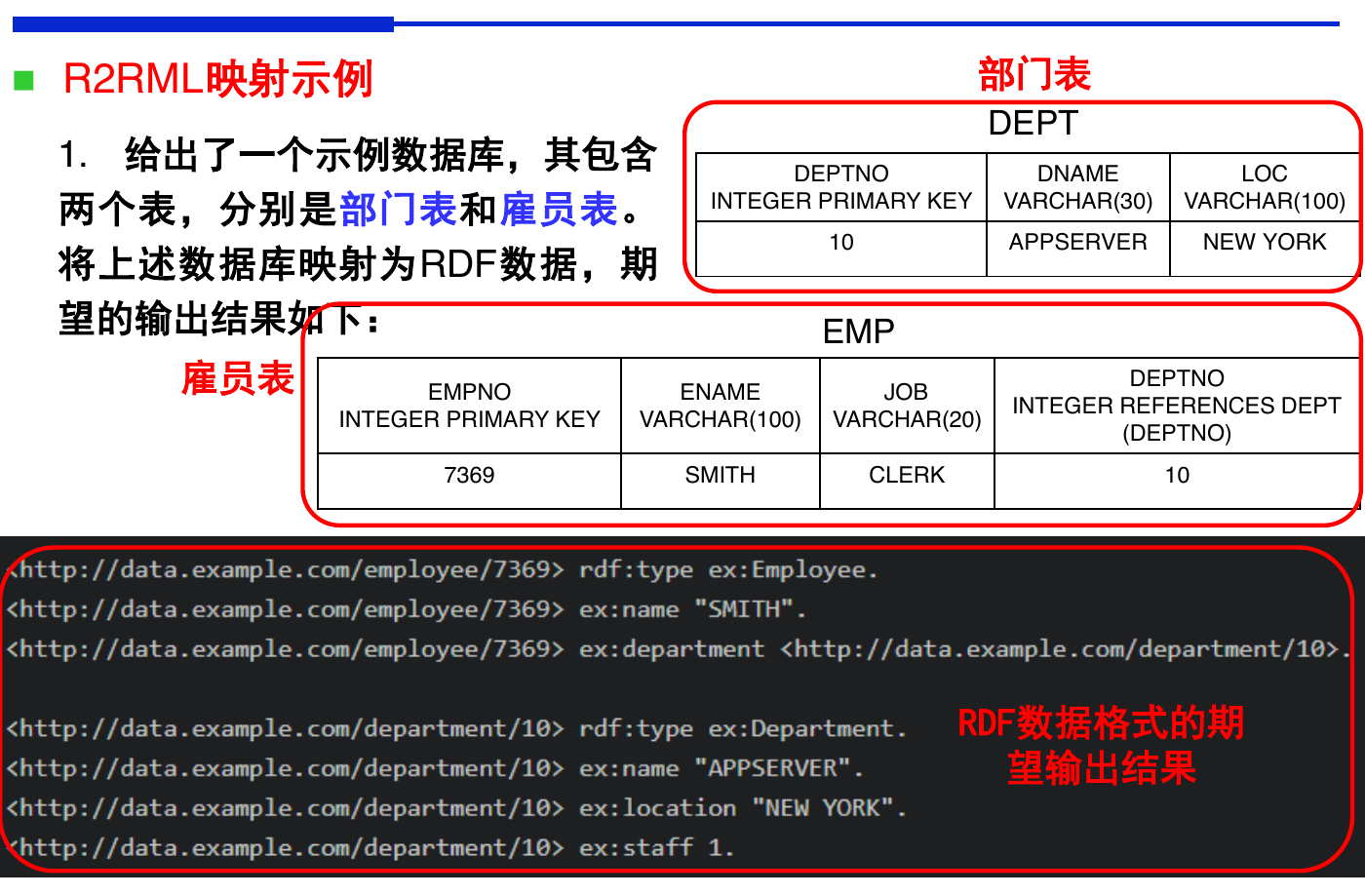

R2RML 从关系表到 RDF 的映射结构

逻辑表提供行，Subject Map 生成资源，Predicate-Object Map 把列值或外键变成事实。

课件的 DEPT 和 EMP 例子可写成下面这份最小映射：

@prefix rr: <http://www.w3.org/ns/r2rml#> .
@prefix ex: <http://example.com/schema/> .

<#DeptMap> a rr:TriplesMap ;
  rr:logicalTable [ rr:tableName "DEPT" ] ;
  rr:subjectMap [
    rr:template "http://example.com/dept/{DEPTNO}" ;
    rr:class ex:Department
  ] ;
  rr:predicateObjectMap [
    rr:predicate ex:name ;
    rr:objectMap [ rr:column "DNAME" ]
  ] .

<#EmpMap> a rr:TriplesMap ;
  rr:logicalTable [ rr:tableName "EMP" ] ;
  rr:subjectMap [
    rr:template "http://example.com/employee/{EMPNO}" ;
    rr:class ex:Employee
  ] ;
  rr:predicateObjectMap [
    rr:predicate ex:department ;
    rr:objectMap [
      rr:parentTriplesMap <#DeptMap> ;
      rr:joinCondition [
        rr:child "DEPTNO" ;
        rr:parent "DEPTNO"
      ]
    ]
  ] .

rr:child 读取当前雇员行的外键，rr:parent 在部门表中找同值主键，rr:parentTriplesMap 再把雇员连到对应部门资源。

选择Direct MappingR2RML
是否手写映射不需要需要
是否能改类名、属性名与 IRI基本不能可以
是否能用视图或 SQL不强调可以
适用场景快速得到结构忠实的 RDF面向业务语义的可控映射

6.5 D2R 工具对比

工具能导出 RDF支持推理开源备注
D2RQ✅❌✅（DERI+惠普）最老牌，部分支持 R2RML
Mastro✅✅（带推理机）❌ 商业多数据库支持
Ultrawrap✅✅❌ 商业编译器+服务器，SPARQL 速度 = SQL
Ontop❌（虚拟 RDF 图）✅✅（GitHub）主流，SPARQL 翻译为 SQL

各工具的定位：

  • D2RQ = 老牌、轻量、无推理
  • Mastro = 商业 + 推理
  • Ultrawrap = 商业 + 高性能
  • Ontop = 开源主流、不导出真实 RDF，只在查询时动态生成

6.6 OBDA 范式（新概念）

OBDA = Ontology-Based Data Access，基于本体的数据访问。

  • 企业已有大规模关系数据库
  • 不重建知识图谱，用 SPARQL 直接查询关系数据库
  • 底层：R2RML + 推理机
  • 工具：Mastro、Ontop 都属于 OBDA 系统

OBDA 的意义在于：不迁移原始数据，也能通过本体访问传统关系数据库。

工具表中的“能否导出 RDF”和“能否让用户用 SPARQL 看见虚拟 RDF 图”是两件事。D2RQ 可以把 Web 或 SPARQL 请求即时改写为 SQL，也可导出 RDF；Mastro 和 Ultrawrap 提供映射、查询与推理能力；Ontop 用 R2RML 暴露虚拟 RDF 图，在查询时把 SPARQL 翻译成 SQL，不以离线生成整库 RDF 为目标。

7. 抽取流程索引

知识抽取总论
├── 知识抽取定义
│   └── 连接数据层和知识层的桥梁
│
├── 三类数据源
│   ├── 结构化（数据库）→ D2R
│   ├── 半结构化（HTML/JSON）→ 包装器
│   └── 非结构化（文本）→ NLP
│
├── 3 个子任务
│   ├── NER（人/组织/地点/时间…）
│   ├── RE（实体对 + 关系）
│   └── EE
│       ├── Event Mention
│       ├── Trigger（"发布"）
│       ├── Argument
│       └── Argument Role
│
├── 3 项代表性评测
│   ├── MUC (1987~1998)
│   ├── ACE (1999~2008)：5 实体/24 关系/5 事件
│   └── KBP (2009~)：EL + 槽填充 + 事件跟踪
│
├── 爬虫（前置）
│   ├── 流程：URL→请求→解析→存储
│   ├── 请求方式：GET/POST
│   ├── 响应状态：200/301/404/502
│   └── 解析工具：XPath / BS4 / PyQuery
│
└── 结构化数据抽取
    ├── 5 个对应：表/列/行/单元/外键 → 类/属性/实例/值/指代
    ├── W3C 标准：DM（自动）vs R2RML（可定制）
    ├── DM 规则：主语=前缀+表+主键+值，谓词=前缀+表+列
    ├── R2RML：逻辑表+三元组映射
    ├── 工具：D2RQ / Mastro / Ultrawrap / Ontop
    └── OBDA：不迁移数据，SPARQL 查 DB
