对应 PPT：光流专题前六讲都在讨论「怎样决策、怎样控制」，但有个前提一直被默认：机器人得先看懂环境在怎么动。光流（Optical Flow） 是 OODA 闭环里「感知」一环的核心工具，也是下一讲视觉导航的基础。

1. 光流是什么

定义：光流是空间运动物体在观察成像平面上、像素运动的瞬时速度。某个真实物体在动，它在画面上对应的像素会从这一帧的位置挪到下一帧，光流就是描述「每个像素朝哪个方向、移动多快」的速度场。

对二维平面，任一点的光流是一个矢量 $(u, v)$ ，叫光流矢量： $u$ = 水平方向速度分量， $v$ = 垂直方向速度分量。直觉：坐在行驶的车里往窗外看，近处的树飞快向后掠过、远处的山缓缓移动——每个点「掠过」的方向和速度就是光流。

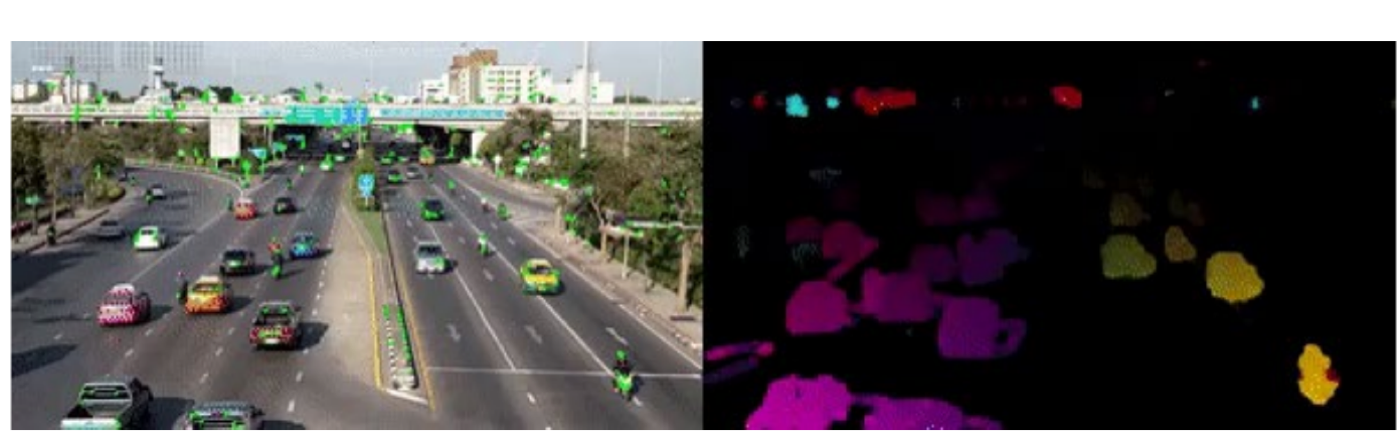

按「算多少个点」分两类：稀疏光流（只挑画面里少数特征明显的点算并跟踪，省算力，代表 LK 法）；稠密光流（算每个像素的运动，通常映射到 HSV 颜色空间可视化——颜色表方向、深浅表速度，信息全但费算力，代表 Farneback 法）。

稀疏光流特征跟踪与稠密光流可视化

2. 两条基本假设 + 核心约束方程

光流要从「两帧图像」反推「每个像素的速度」，必须先立两条假设：

假设一：亮度恒定。 同一物体点在相邻两帧之间，亮度（灰度值）基本不变。
假设二：时间持续性（小运动）。 时间变化很短，像素位置不会剧烈跳变。

推导核心约束：设 $t$ 时刻位于 $(x,y)$ 的像素亮度是 $I(x,y,t)$ ，到 $t+dt$ 时刻挪到 $(x+dx, y+dy)$ 。由假设一（亮度恒定）：

$I(x,y,t) = I(x+dx,\, y+dy,\, t+dt)$

由假设二（小运动），右边泰勒展开只留一阶项：

$I(x+dx, y+dy, t+dt) \approx I(x,y,t) + \frac{\partial I}{\partial x}dx + \frac{\partial I}{\partial y}dy + \frac{\partial I}{\partial t}dt$

代回消去 $I(x,y,t)$ 、整个除以 $dt$ ，注意 $\frac{dx}{dt}=u$ 、 $\frac{dy}{dt}=v$ ，记 $I_x=\frac{\partial I}{\partial x}$ 、 $I_y=\frac{\partial I}{\partial y}$ 、 $I_t=\frac{\partial I}{\partial t}$ ，得到光流基本约束方程：

$I_x\, u + I_y\, v + I_t = 0$

这个方程是光流估计的基础，但 $I_x, I_y, I_t$ 都能从图像直接算出时，仍然是一个方程对应两个未知数 $u, v$ ，无法唯一求解。这就是孔径问题。因此还需要额外约束，不同算法的主要区别就在于怎样补充约束。

3. 第一代：Lucas-Kanade 法（传统稀疏）

LK 法（1981，Bruce Lucas 和 Takeo Kanade）是最经典的稀疏光流算法。它补约束的办法叫空间一致性假设：一个像素点周围一小块邻域（ $n\times n$ 窗口）内的所有像素，光流值都一样。

怎样补足方程：单个像素只能列 1 个方程（欠定）。假设窗口里 $n\times n$ 个像素共享同一个 $(u,v)$ 后，每个像素都贡献一个方程，于是得到 $n\times n$ 个方程和 2 个未知数，可用最小二乘法求解。写成矩阵 $Ax=b$ （ $A$ 是各点梯度堆叠、 $x=[u,v]^{\mathsf T}$ 、 $b$ 是各点 $-I_t$ ）：

$x = (A^{\mathsf T}A)^{-1} A^{\mathsf T} b$

只要 $A^{\mathsf T}A$ 可逆就能解。

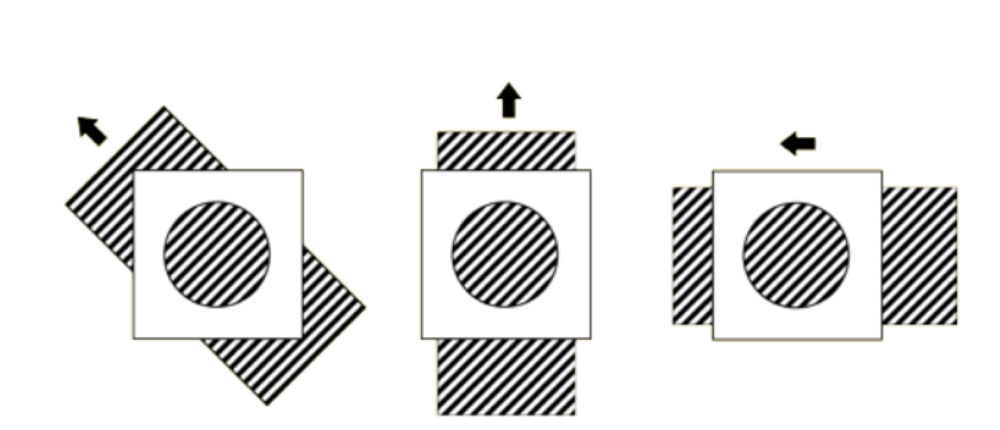

孔径问题（Aperture Problem）：当 $A^{\mathsf T}A$ 不可逆或条件数很差时，光流无法稳定地唯一求解。直觉是——从一个小圆孔里看一组移动的斜条纹，「沿垂直于条纹方向移动」和「斜着移动」看起来可能一样，分不清真实方向。窗口里若只有一条直边，像素梯度近似共线， $A^{\mathsf T}A$ 会退化。角点在两个方向上通常都有明显梯度，因此结构张量往往满秩、条件更好；但它不保证任何窗口都可逆，实际仍要检查两个特征值及其条件数。

三种真实运动在孔径中呈现相同局部变化

金出武雄有句名言：「像外行一样思考，像专家一样实践」——思考时敢于回归本质、不被惯例束缚，实践时用专业能力把大胆想法落地。

4. 第二代：Farneback 法（传统稠密）

Farneback 法（2003，Gunner Farneback）是经典的稠密光流算法。思路是用二次多项式拟合局部图像：每像素邻域的灰度近似为

$f(x,y) \approx r_1 + r_2 x + r_3 y + r_4 x^2 + r_5 y^2 + r_6 xy = \mathbf X^{\mathsf T} A\, \mathbf X + b^{\mathsf T}\mathbf X + c$

其中 $A$ 对称矩阵、 $b$ 向量、 $c$ 标量，系数由加权最小二乘拟合邻域得到（把局部明暗近似成光滑二次曲面）。利用「同一像素相邻帧外观不变」：设位移 $d$ ，则 $f_2(\mathbf X)=f_1(\mathbf X - d)$ ，两帧多项式系数对应相等，推出光流：

$d = -\tfrac{1}{2}A^{-1}\big(b_2 - b_1\big)$

直觉：两帧各拟合一个二次曲面，比较系数差异（尤其一次项 $b$ 的变化）反推位移；对每个像素都算得稠密光流。

5. 第三代：FlowNet（深度学习）

前两代是手工设计（人工推假设、列方程求解）。深度学习思路——让卷积神经网络从大量数据里自己学「两帧图像 → 光流」这个映射（正是连接主义的思想）。

FlowNet 是第一个用 CNN 预测光流的工作，两种结构：FlowNetSimple（把两张图直接叠在一起输入网络）；FlowNetCorr（先对两张图分别卷积提特征，再用一个「相关」操作合并匹配）。

关键结构收缩 + 扩张：前期用池化聚合大区域信息（看得广）但分辨率降低（变糊）；后期用扩张路径（refinement） 恢复分辨率，把扩张的特征图与前期高分辨率低层特征图融合——既保留粗糙图的高层语义、又找回低层的局部细节；重复 refine 四次，最后双线性上采样恢复原始大小。

FlowNet2 不只是“把网络做大”，而是把不同专长的网络串起来：先以 FlowNetC 处理两帧特征匹配，再堆叠两个 FlowNetS 逐级修正；针对普通网络容易忽略的小位移，又设计 FlowNet-SD——使用更小的卷积核和 stride 保留细粒度变化，并在反卷积层之间加入卷积层，让小位移光流更平滑。大位移与小位移由不同子网络分工，再统一融合。

工具箱：OpenCV 的 cv2.calcOpticalFlowPyrLK()（LK 稀疏）、cv2.calcOpticalFlowFarneback()（Farneback 稠密）；深度学习光流可用 MMFlow。

6. 从运动估计到 KCF 目标跟踪

模糊系统优化专题的末尾还补了一页 KCF（Kernelized Correlation Filter） 目标跟踪。它和光流都处理视频中的运动，但任务不同：光流估计像素怎样移动，KCF 则拿着上一帧的目标模板，在新一帧里寻找最匹配的位置。

先分清相关与卷积。离散互相关可写成

$r_{fg}[k]=\sum_n \overline{f[n]}\,g[n+k]$

相关计算时不翻转模板，适合直接衡量“像不像”；卷积则会先翻转一个信号再滑动。进入频域后，相关对应

$\mathcal F\{f\star g\}=\overline{F}\,G$

其中横线表示复共轭。KCF 把目标周围的循环平移样本一起训练成相关滤波器，再用核技巧表达非线性相似度；循环结构使大量候选位置可以在傅里叶域一次并行计算，所以能以很高速度完成在线跟踪。

7. 本讲小结

光流 = 像素在画面上运动的瞬时速度 (u,v)
  地基：两假设（亮度恒定 + 小运动）→ 核心约束 Ix·u + Iy·v + It = 0
       但一个方程两个未知数，解不出（孔径问题）
  三代算法各补「缺失的约束」：
    LK 法     —— 邻域光流一致 → 超定方程组、最小二乘解（稀疏、靠角点）
    Farneback —— 二次多项式拟合局部图像、比较两帧系数（稠密）
    FlowNet   —— CNN 从数据直接学映射，FlowNet2 分工处理大小位移
  跟踪补充：KCF 用核化相关滤波器快速寻找目标位置

光流对应 OODA 闭环中的感知环节。下一讲介绍具身智能和 VLA，说明视觉、语言与动作如何进入同一个模型；第十讲再看 NaVILA 复现与部署。
