实验 3：集成定时电路 555 的应用

我根据实验 3 的课件要求和自己当时提交的 PDF、Markdown 与实验图片，整理了这篇作业。

实验任务

1. 设计并搭接五秒单稳态定时电路，选取 $R$、$C$，用示波器观察并调到约五秒；
2. 搭接频率 $f=1\text{ kHz}$、占空比可调的多谐振荡器，观察最大和最小占空比波形并分别计算；
3. 搭接简易电容测量电路，测量 $0.1\mu\text{F}$、$0.01\mu\text{F}$、$0.001\mu\text{F}$ 及对应的两个同值电容并联情况，根据高电平时间计算电容并列表；
4. 555 的供电电压控制在 $5$～$10\text{ V}$。

查看我当时的提交与实验结果

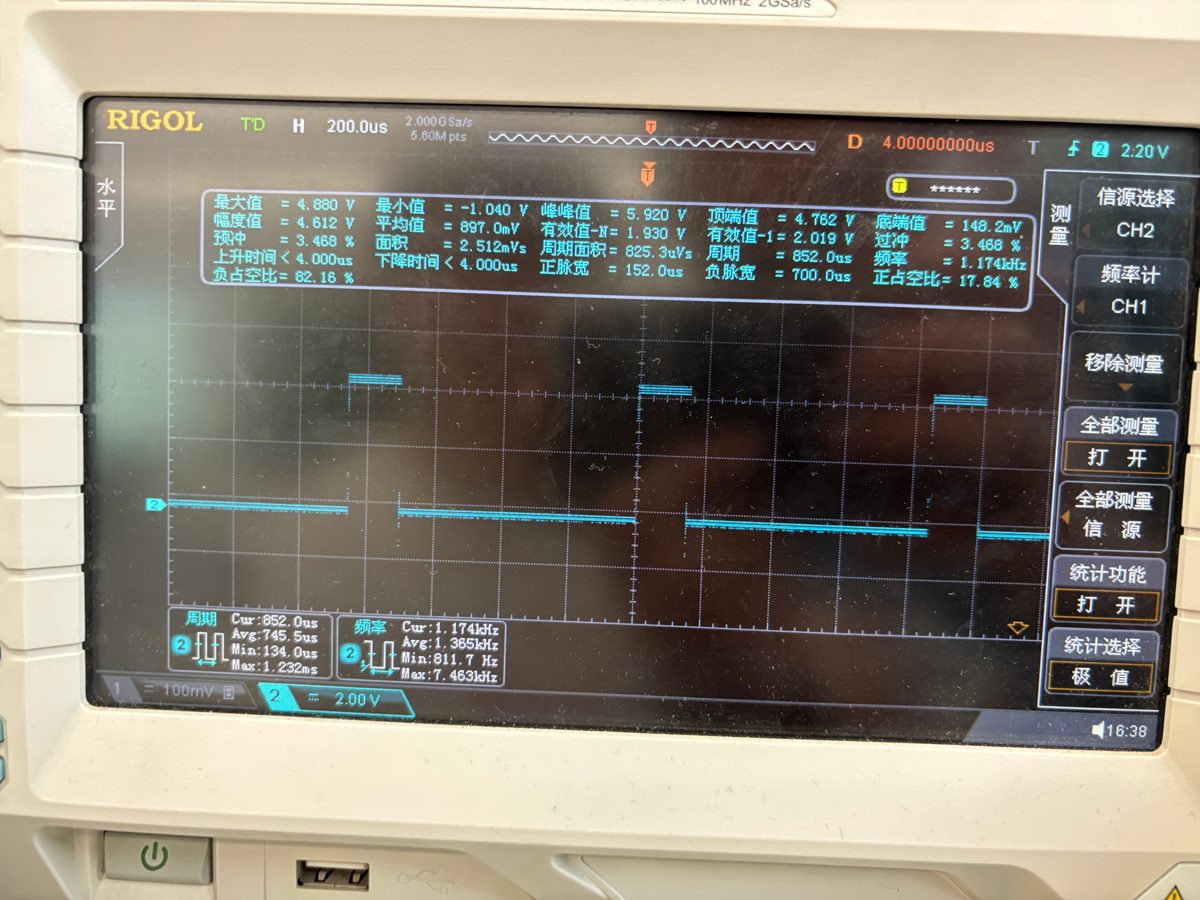

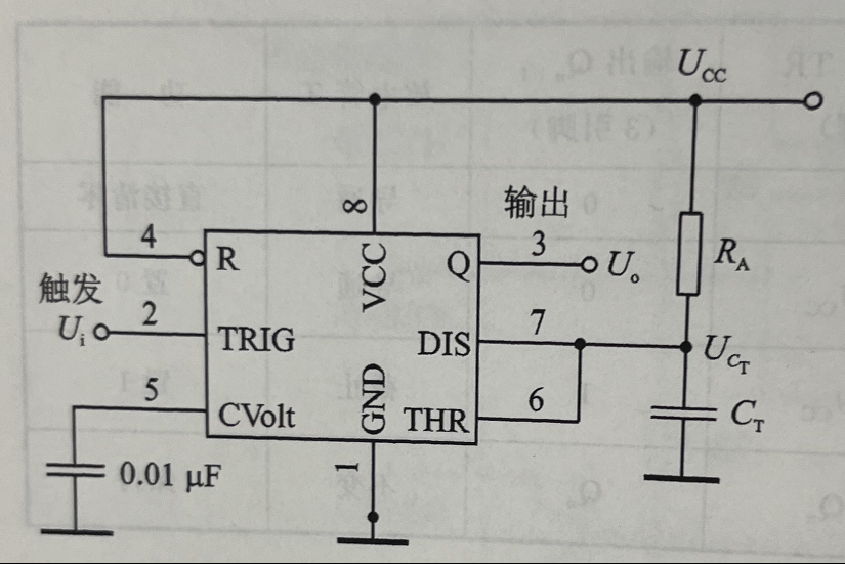

五秒单稳态定时

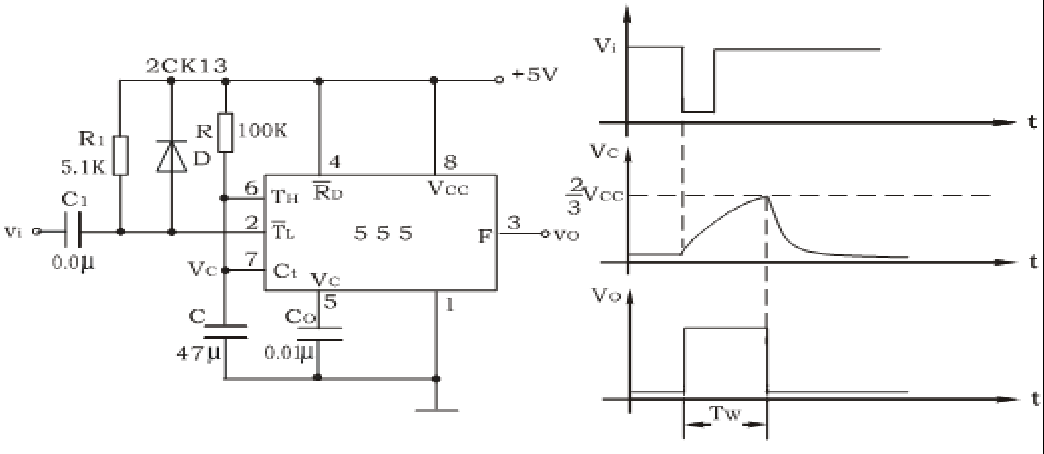

我在报告中采用单稳态近似公式

$$t_w\approx1.1RC,$$

并据此选择参数、搭接电路和观察输出。

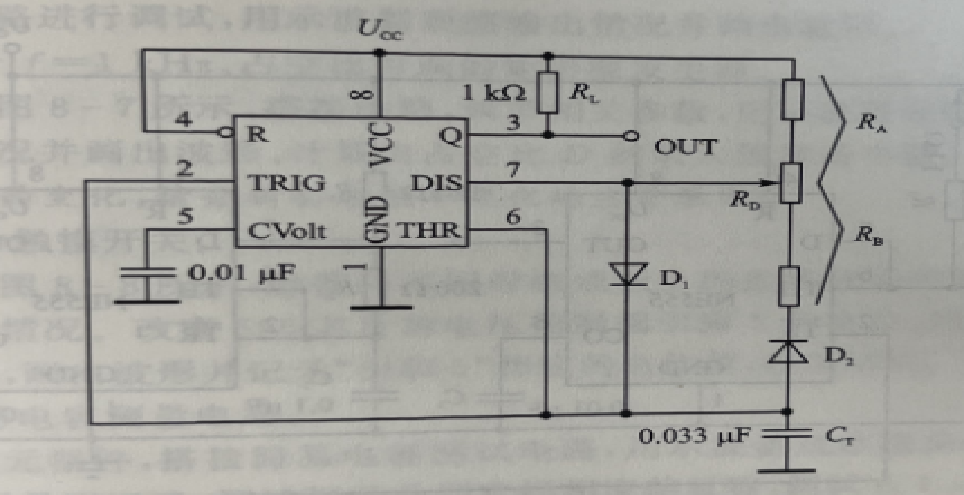

多谐振荡器

我在报告中使用的周期近似关系为

$$T\approx0.7(R_1+2R_2)C,$$

占空比按高电平时间与周期之比计算。

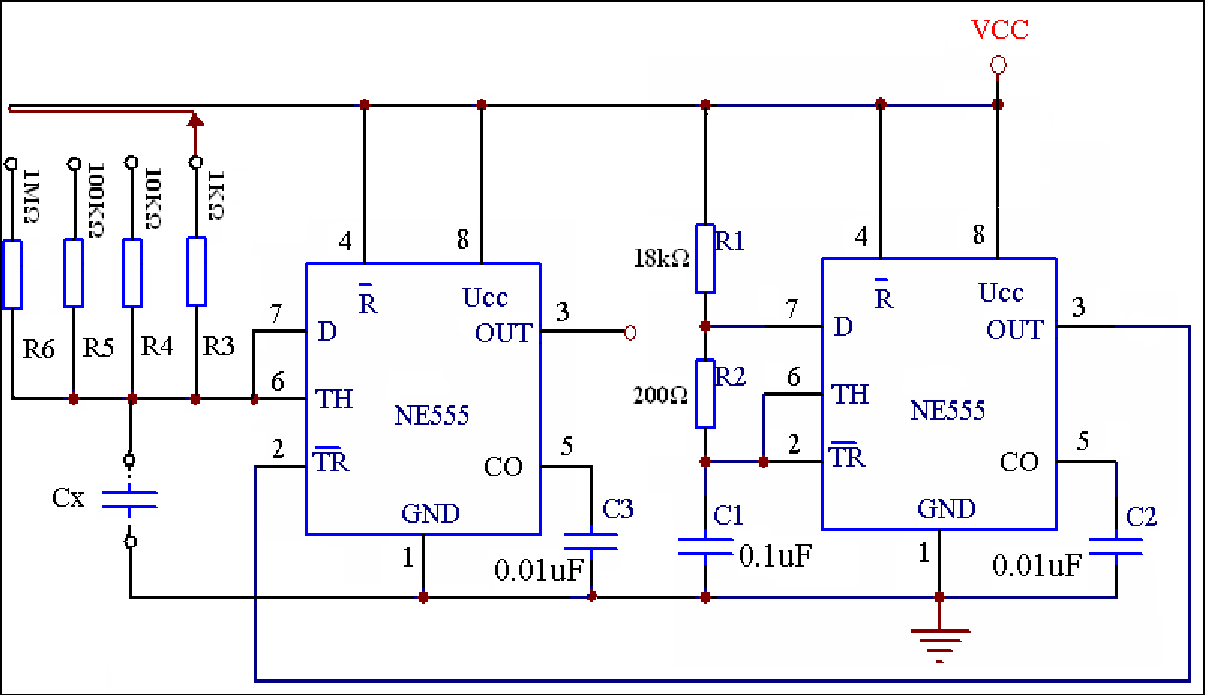

简易电容测量

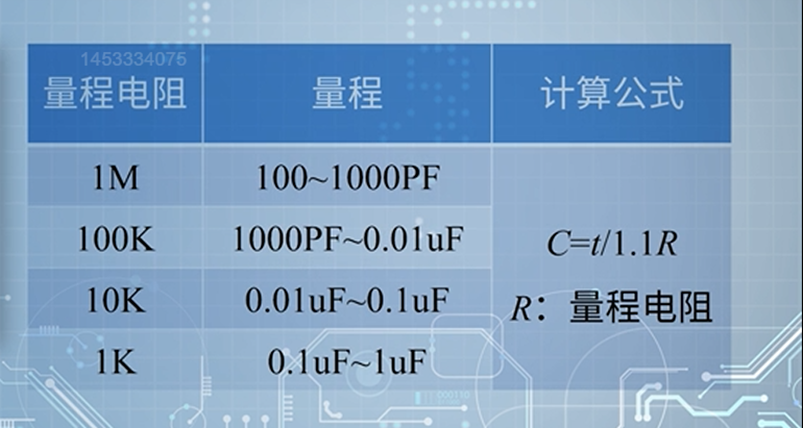

我在报告中以单稳态脉宽反推被测电容。选取 $R=1\text{ k}\Omega$、标称电容约 $0.1\mu\text{F}$ 的一次记录中，反算结果与标称值接近。
