实验 4：数字化信号发生器

#作业

我根据实验 4 的课件要求和自己当时提交的 Markdown、PDF 与源电路图片，整理了这篇作业。

实验任务

使用 ADC0809、74LS125、74LS163 和 RAM 2114 构成数字化信号发生器的采样与存储部分：

  1. 用电位计给出模拟电压，ADC0809 将其转换为数字量，转换时钟不低于 1 kHz1\text{ kHz}；
  2. 用 74LS125 控制四位数据总线的通断；
  3. 用 74LS163 产生循环地址，把不同采样时刻的数据写入 RAM 2114；
  4. 地址和数据分别接 LED，以检查计数、转换和读写是否正常；
  5. 依次操作地址、转换和写入控制信号，改变电位计后重复采样。
查看我当时的提交与实现

我当时的报告把系统拆成 A/D 转换、三态总线、地址计数和 RAM 读写四个模块：模拟电压经 ADC0809 变成数字量；74LS125 在指定时刻接通数据总线；74LS163 给出 RAM 地址；RAM 2114 保存各地址上的四位数据。地址 LED、转换数据 LED 和 RAM 数据 LED 用来逐段检查线路。

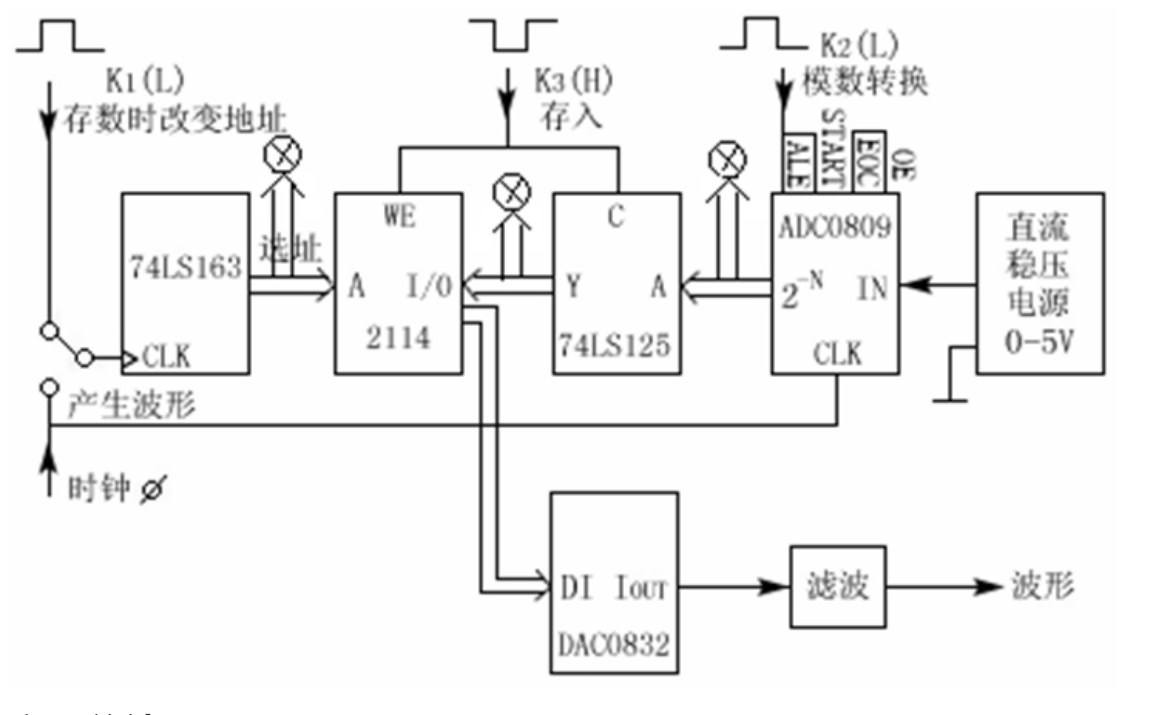

数字化信号发生器实验总电路

我在报告中记录的搭接经验是：复杂线路应先按模块连接，每完成一段就用 LED 或万用表检查；不同用途的导线用不同颜色区分，并重点排查虚接。实验也完成了 ADC、三态门、RAM 和计数器的基本使用。
