第 6 讲：纹理映射、Mipmap 与凹凸效果

若把橙子表面的每个凹坑都做成真实几何，模型会非常重。纹理映射的思路是：几何只负责大形状，把颜色和部分细节存到另一张二维图里。

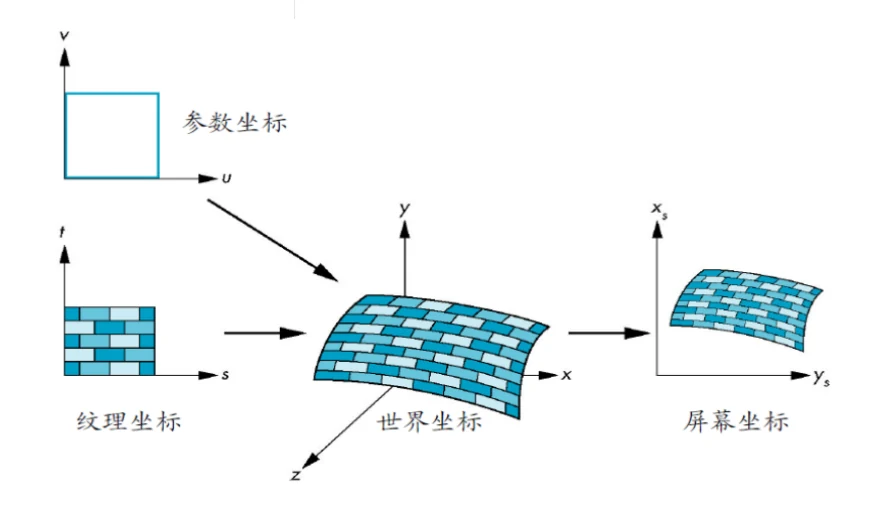

1. 建立表面到纹理的对应

每个网格顶点除了三维位置，还带纹理坐标 $(u,v)$。光栅化时先在三角形内插值得到 $(u,v)$，再去纹理图中反查颜色。这个方向是从屏幕样本回到纹理，因此也叫 backward mapping；若从纹理像素向屏幕正向撒点，容易留下空洞。

UV 参数化没有统一答案：

• 圆柱可用环绕角和高度。
• 球面可用经纬角，但极点和接缝会扭曲。
• 复杂模型通常切开后铺成 atlas。

同一块纹理可以平铺复用。切缝、重叠、面积畸变和角度畸变之间往往需要权衡。

2. 重心插值与透视修正

屏幕三角形内，重心坐标给出仿射插值：

$$a=\alpha a_0+\beta a_1+\gamma a_2.$$

它适合已经在同一仿射空间里的值。纹理坐标却来自透视投影前的三维表面，直接插值会让棋盘纹理在远处“游动”。透视正确插值应为

$$a= \frac{ \alpha a_0/w_0+ \beta a_1/w_1+ \gamma a_2/w_2 }{ \alpha/w_0+\beta/w_1+\gamma/w_2 }.$$

人话解释：先把属性和齐次深度一起带过投影，再除回来。

3. 放大：附近纹素怎样混

最近邻采样取最近的一个纹素，快但会出现方块。双线性插值先在两个方向各做一次线性插值，相当于按距离混合周围四个纹素：

$$c(u,v)= (1-s)(1-t)c_{00} +s(1-t)c_{10} +(1-s)tc_{01} +stc_{11}.$$

它能平滑放大结果，但并不能解决严重缩小时的走样。

4. 缩小：一个像素覆盖很多纹素

远处一个屏幕像素可能覆盖纹理中的大片区域。只取一个点会漏掉区域内大部分高频信息，导致闪烁和摩尔纹。单纯提高屏幕采样数也可能代价过高。

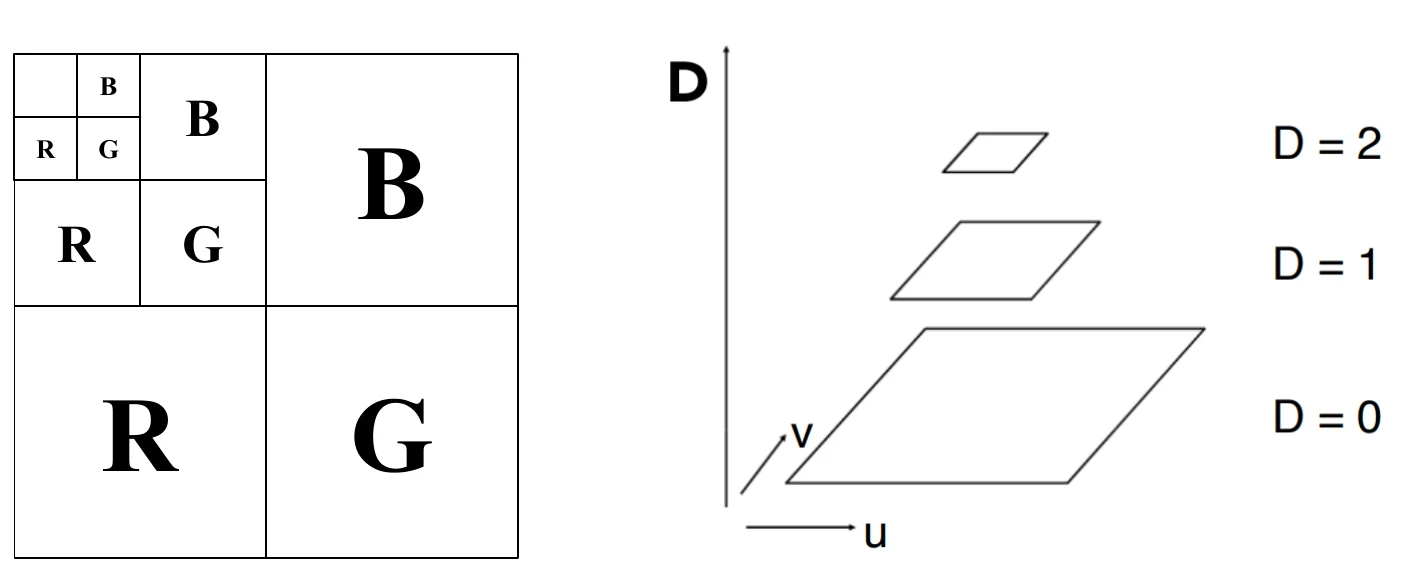

Mipmap 预先生成尺寸逐级减半的低通图像。渲染时估计相邻屏幕样本在纹理空间的跨度，选择合适层级：

$$L\approx\log_2\rho,$$

其中 $\rho$ 是像素足迹的尺度。层内用双线性插值、相邻层之间再线性插值，就是 trilinear filtering。

Mipmap 假设足迹近似正方形。斜视平面时足迹会变成长条，选一个方形层级容易过度模糊；各向异性过滤会沿长轴取更多样本，Ripmap 和 summed-area table 也是课件提到的扩展。

5. 环境贴图

环境贴图把视线反射方向映到一张“周围世界”的纹理。球面贴图会在部分方向产生集中畸变；Cube Map 用六张正方形纹理覆盖立方体六面，给定方向后选择绝对分量最大的轴并计算面内坐标。

它能廉价模拟镜面环境反射，但默认环境离物体足够远，没有真实近场视差。

6. 纹理不只存颜色

Bump Mapping 用高度图的有限差分估计局部坡度，在切线空间扰动法线，再变换到世界空间参与光照。几何位置没有移动，因此：

• 表面明暗会像有凹凸。
• 物体轮廓和真实遮挡仍是原来的。

Displacement Mapping 则沿法线真正移动顶点或细分后的表面，能改变轮廓和阴影，但要求几何分辨率足够高。

纹理还可存法线、粗糙度、遮罩和任意参数。三维程序噪声可直接按空间位置生成纹理，体纹理与体渲染则把数据定义在整个三维体积中，而不只贴在表面。

7. 选择过滤方法的判断

先判断屏幕像素在纹理里覆盖多大区域：

• 小于一个纹素：纹理被放大，用双线性可改善块状感。
• 约等于一个纹素：普通采样即可。
• 覆盖很多纹素：纹理被缩小，应用 Mipmap 或更强的预过滤。
• 足迹细长：考虑各向异性过滤。

“纹理糊不糊”不是只调一个线性过滤开关，而是像素足迹与采样率共同决定的。
