第十二讲 · 知识图谱应用

对应 PPT：第12讲（应用1 + 应用2） 重点：问答（KBQA）3 大方法、推荐系统、视觉/跨模态、行业应用。

---

1. 知识图谱问答（KBQA）总览

1.1 问答系统 4 大历史阶段

阶段	时间	代表
基于模板的问答专家系统	1960~	早期专家系统
基于信息检索的问答	1990~	关键词匹配 + 信息抽取 + 浅层语义
基于社区的问答	2000~	百度知道、知乎（依赖网民贡献）
基于知识图谱的问答	2010~	Siri、度秘、Evi、WolframAlpha

1.2 问答形式（3 类）

形式	特点
一问一答	单轮、单答案
交互式问答	多轮对话、上下文依赖
阅读理解	基于给定文档回答

1.3 问答系统基本组件

自然语言问题 → 问题分析 → 数据匹配 → 构造 query → 答案检索和评估 → 答案
   ↓              ↓           ↓           ↓              ↓
 linguistic     index       ontology    dataset        score
 tools/resources

1.4 KG 问答的核心挑战

将自然语言表达映射为知识图谱元素词汇，解决语义偏差（歧义性、模糊表达）。

例：“苹果有哪几个超过两万的电子产品？”——“苹果”指公司，“两万”指价格阈值。

---

2. 基本概念

2.1 问句短语

• Wh-words：who / what / which / when / where / why / how
• Wh-words + 名词/形容词/副词：which party / which actress / how long / how tall

2.2 问题类型（九类）

类型	例子
谓词型	”Who was the first man in space?” / “How far is Earth from Mars?”
列表型	”Give me all cities in Germany.”
最高级型	”What is the highest mountain?”
对错型	”Was Margaret Thatcher a chemist?”
观点型	”What do most Americans think of gun control?”
方法型	”How do I make a cheese cake?”
解释型	”Why did the revenue of IBM drop?”
关联型	”What is the connection between Barack Obama and Indonesia?”
比较型	”What is the difference between impressionism and expressionism?“

2.3 答案类型

类型	例子
事实型-Entity	event, color, animal
事实型-Human	group, individual
事实型-Location	city, country
事实型-Numeric	count, distance
事实型-Temporal	date, time
摘要型	Abbreviation
描述型	Description
解释型	Explanation（“How…”）
证据型	Justification（“Why…“）

2.4 问题主题

• 例：“What is the height of Mount Everest?” → (geography, mountains)

2.5 领域类型

• 开放域 vs 特定域
• 数据类型：文本 / 图片 / 音频 / 视频
• 多模态问答 / Visual QA

---

3. KG 问答的 3 类主流方法

方法	思路	优点	缺点
基于模板	手工 SPARQL 模板匹配	响应快、准确率高、可回答复杂问题	模板库庞大、与真实问题难匹配
基于语义解析	问题 → 逻辑表达式 → SPARQL	可回答复杂问题（如时序）	需语义解析器，规则制定繁琐
基于深度学习	LSTM/Attention/Memory Network	无需人工模板、端到端	早期通用模型对复杂和时序约束支持不足

---

4. 基于模板的方法

4.1 基本思路

理解问题需要 3 部分：

• 语义结构（与数据集无关）：who → SELECT ?x WHERE { ... }
• 领域无关词汇：the most N、more than i N
• 领域相关词汇：具体实体、关系、属性

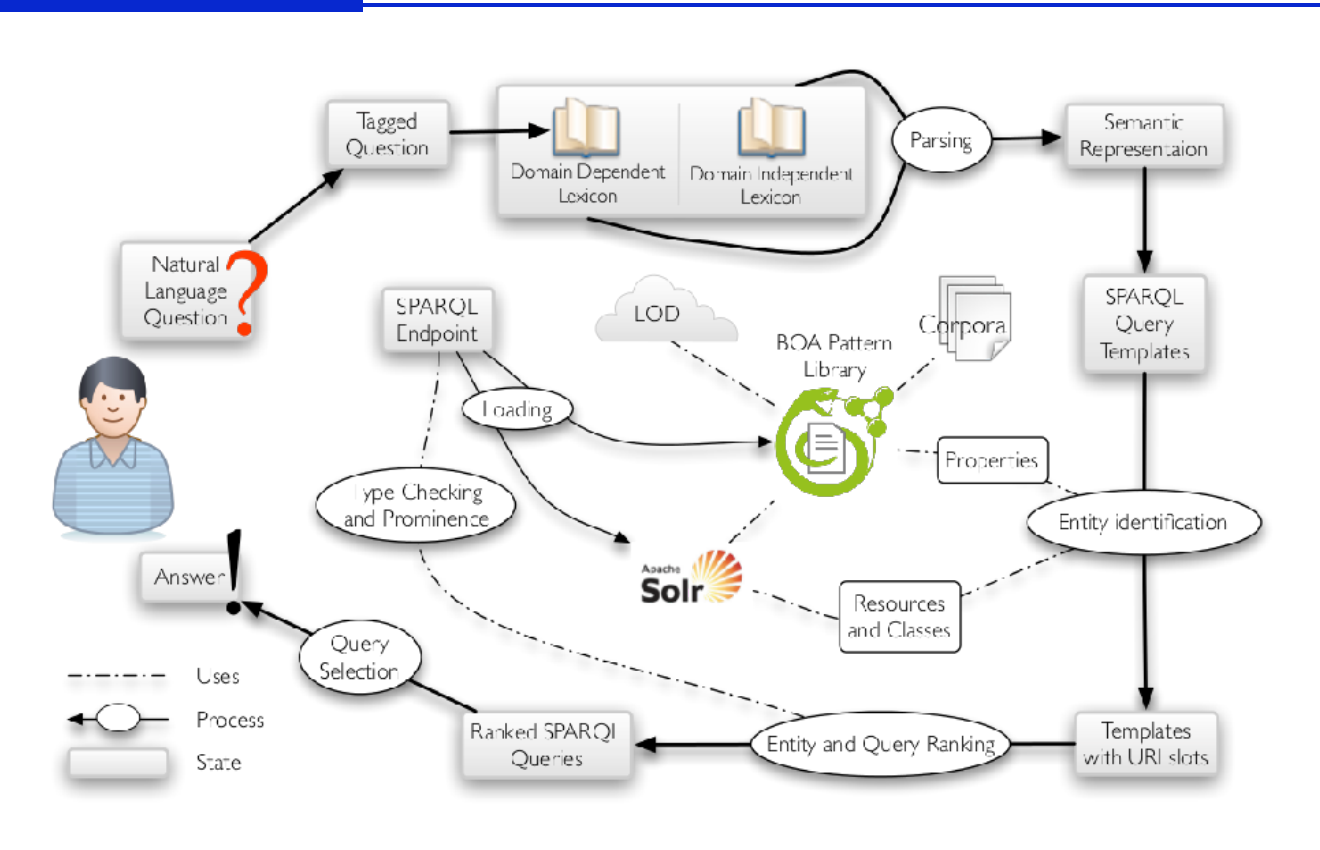

4.2 TBSL（Template-Based SPARQL）架构

TBSL 是模板方法的经典实现，3 步：

Step 1: 模板生成 — Linguistic Processing

• 词性标注
• 用语法规则表示问句
• 区分 domain-dependent / domain-independent 词汇
• 将语义表示转化为 SPARQL 模板

Step 2: 模板实例化 — 概念识别和关系检测

• 资源（resources）和类（classes）：
  • 用 WordNet 定义同义词
  • 计算字符串相似度
• 属性标签（property labels）：与模式库中自然语言表示比较
• 最高排位的概念填充槽位

Step 3: 查询排序和选择

• 每个实体按字符串相似度打分
• 模板分值 = 多个槽位实体的平均打分
• 检查 type 一致性：?x rdf:type <class> 与 p 的 domain/range 是否一致
• 返回打分最高的查询

4.3 经典例题：Who produced the most films?

SPARQL 模板：

PREFIX dbo: <http://dbpedia.org/ontology/>

SELECT ?producer (COUNT(DISTINCT ?film) AS ?filmCount)
WHERE {
  ?film a dbo:Film ;
        dbo:producer ?producer .
}
GROUP BY ?producer
ORDER BY DESC(?filmCount)
LIMIT 1

dbo:producer 的方向是作品指向制片人。GROUP BY + COUNT + ORDER BY 才完整表达“制作电影最多”；不能因为自然语言里的 “who” 在句首，就把图上的边写反。

4.4 复杂问题处理

• 依存树重写：并列连词、关系从句
• 子问题回答：匹配模板 → 实例化 → 查询 → 排序 → 返回列表
• 答案拼接：子查询打分 1/r（r = 位置），取交集，选不为空 + 组合后得分最高的 query 组合

---

5. 基于语义解析的方法

5.1 4 步流程

问句 → 语义解析 → 语义表示 → 资源映射 / Logic Form → 候选答案生成 → 排序 → 答案

5.2 两种语义表示

表示方法	特点
基于符号的表示	形式化、可解释（如 λ-calculus）
基于分布式的表示	向量化、可融合 DL

5.3 SP vs IR（重要区别）

方法	思路	适用
Semantic Parsing (SP)	问句 → 逻辑表达式 → 查询	复杂问题
Information Retrieval (IR)	问句 → 候选 → 排序	简单问题

5.4 语义解析器训练

• 数据：问题-答案对（QA pairs）
• 训练一个语义解析器（神经网络 / 概率模型）
• 学”问句 → 逻辑表达式”的映射

---

6. 基于深度学习的方法（重要）

6.1 主要模型

模型	思想
LSTM	序列建模
Attention Model	关注重要部分
Memory Network	外部记忆 + 推理

6.2 早期通用深度学习方法的边界

优点：

• 无须像模板方法那样人工编写大量模板
• 也无须像语义解析方法那样制定繁琐的语义规则

缺点：早期 LSTM、Attention、Memory Network 方法主要面向简单、单边关系问题，没有为 first、before、after 等约束设计专门操作，因此容易忽略时序语义。

这不是所有深度学习 KBQA 的永久局限。显式时间建模、子图推理或程序生成都可以处理时序问题。

6.3 KEQA / EmbedKGQA / DSSAGN（简单 vs 复杂）

模型	适用	核心
KEQA	简单问句（一阶关系）	知识表示学习嵌入 + 简单问答
EmbedKGQA	复杂问句	BERT 编码复杂问句 + KG 嵌入
DSSAGN	复杂问句	句法 + 语义信息 + 增强 GNN
CF-KGQA	复杂问句	因果关系纳入多跳问答

课件还给出三种补充路线：KEPLER 联合知识嵌入与预训练语言表示；BRGNN 对复杂多跳问句做双向推理并生成查询路径；Marie and BERT 把化学领域实体链接、多种 KGE 模型和答案重排序接在一起。

6.4 时序问答模型

模型	核心创新
TwiRGCN	GCN + 时间加权机制 + 门控机制
CRONKGQA	时序知识表示学习（嵌入含时间信息）
TempoQR	时间嵌入表示 + 实体感知
CTRN	捕捉隐式时序特征 + 关系表示
EXAQT	挖KG 密集子图 + 微调 BERT 增强事件
Prog-TQA	大模型 ICL + 组合时序约束
GenTKGQA	子图检索 + LLM 生成（LLM 双阶段）

---

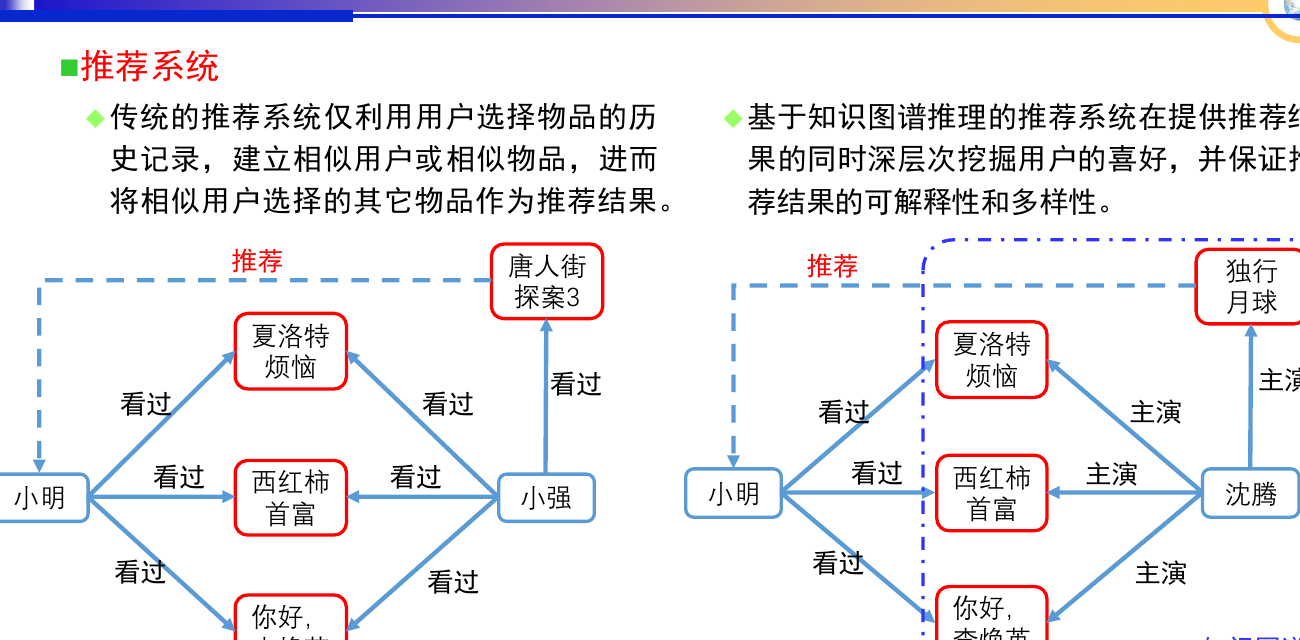

7. 推荐系统

7.1 传统 vs KG 推荐

类型	思路	局限
传统推荐	仅利用用户-物品历史	缺乏可解释性、个性化弱
基于 KG 推理的推荐	KG 提供多样化、精确、可解释的推荐	需要构建领域 KG

7.2 KG 推理挖掘用户喜好

模型	核心
KGCN	图卷积网络 + 聚合邻居信息
KGNCF-RRN	改进的 RRN + 关系路径编码（多步）
KGECF	用户-物品交互建模为单一关系 KG + 表示学习

7.3 KG 推理增强推荐可解释性

模型	核心
PGPR	强化学习 + 多步推理 + 软奖励策略
KPRN	组合 KG 实体和关系嵌入
CogER	模仿人类认知过程（系统1 + 系统2）
KRRL	自监督强化学习 + MOOCs 可解释推荐
KGAT	压缩附带信息 + 降低计算成本 + 保持准确性
RippleNet	KG 嵌入 + 多跳路径传播

评论增强推荐会同时使用用户—物品交互图和知识图谱：前者提供点击、购买、评分等行为信号，后者提供物品、演员、类别等语义关系。模型可在两张图上并行做协同过滤，再把“用户—中间实体—推荐物品”的图路径转成解释。

元路径是异构图上的类型级路径模板，例如“用户—看过—电影—主演—演员—主演的逆关系—电影”。它描述一类可复用关系，不是某几个具体实体组成的单条路径。

---

8. 视觉与跨模态

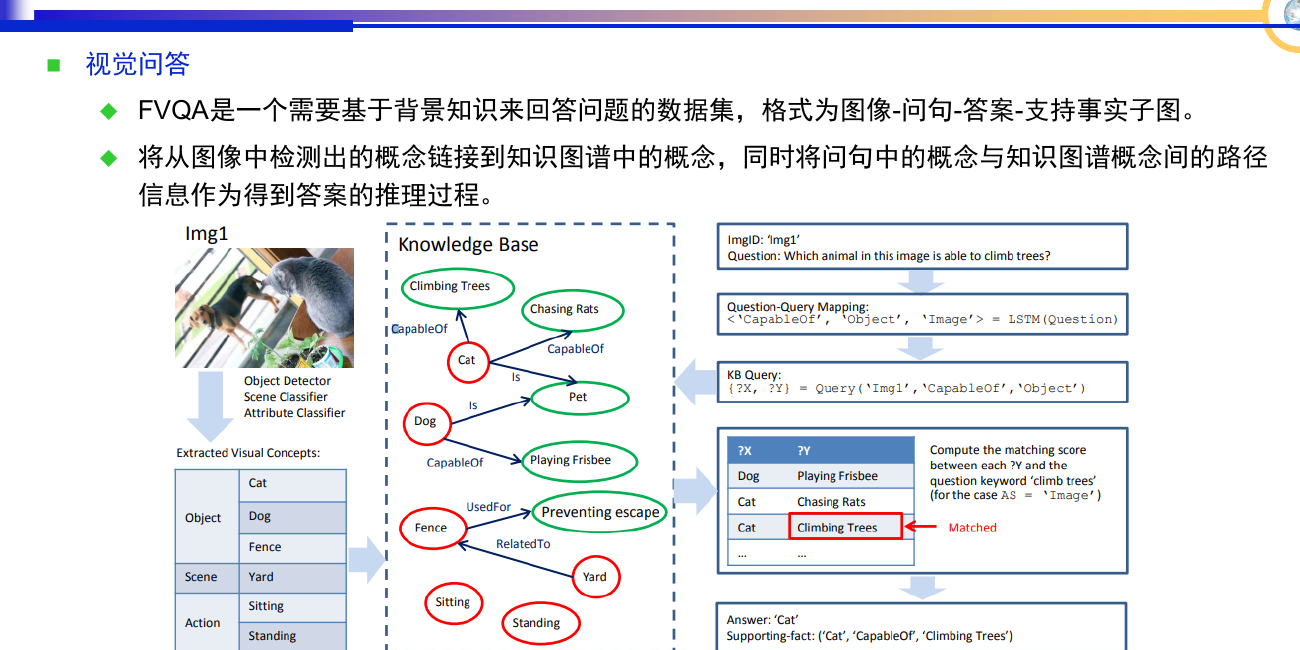

8.1 视觉问答（VQA）

VQA：基于图像 + 知识图谱回答问题。

图谱的作用是提供像素里没有直接出现的背景事实：先把图像中检测到的对象、属性和场景链接到图谱实体，再沿事实路径寻找答案。

模型	核心
FVQA	数据集格式：图像-问句-答案-支持事实子图
Graphhopper	图像 → 场景图 + KG 路径推理
大模型 VQA	LLM + 视觉编码器（GPT-4V 等）

8.2 跨模态检索

模型	核心
KCR	ResNet 图像特征 + 改进 BERT 文本特征
MMRG	文本 KG + 视觉 KG + 类似 BERT 掩码
IRGR	图像/文本/实例相似度矩阵 + KNN 关系图谱

8.3 场景理解

模型	核心
GB-Net	Faster R-CNN 初始化场景图 + ConceptNet/WordNet
HiKER-SGG	层次化 KG + 初始场景图桥接
CGR	不同路径匹配 + 检索 + 选择性路由
COACHER	常识 KG + 图挖掘模块

---

9. 垂直领域应用

9.1 医疗领域

• KGNN（IJCAI 2020）：药物相互作用预测
• 整合电子病历 + 医学 KG + KGE 推理 → 安全药物推荐

9.2 商业领域

• OpenBG（ICDE 2023）：亿级多模态商业 KG + 视觉-语言基础模型预训练 → 商品分类预测
• KAPR（KBS 2022）：多特征推理 + 动态策略网络 → 多步推理预测产品替代/互补关系
• 多种 KGE 技术 → 发现客户需求与产品的隐含关系
• 异常检测：KG 嵌入 + ML

9.3 信息安全领域

• MDATA + AMIE 规则学习 → 发现新网络中的知识
• 基于 TransH 的 KG 推理 → 自动识别攻击模式

9.4 其他领域（已知案例）

• 电商（阿里、京东）、餐饮娱乐（美团）、学者（AMiner）、中医药、天眼查（已在第 1 讲讲过）

---

10. 三类 KBQA 方法对比

方法	课件给出的优势	主要代价或边界
模板	查询响应快、准确率较高，可处理相对复杂的问题	模板设计成本高，且难覆盖用户真实表达
语义解析	能把复杂问题转成逻辑形式或查询	语义规则和训练数据的工程量较大
深度学习	减少人工模板和规则，学习过程自动化	早期通用模型主要处理简单、单边关系；复杂约束需要专门结构

---

11. 本讲小结

知识图谱应用
├── KBQA
│   ├── 模板：TBSL
│   ├── 语义解析：问题 → 逻辑形式 → 查询
│   ├── 深度学习：简单、多跳与时序模型
│   └── 预训练模型：知识嵌入、双向推理与领域问答
├── 推荐
│   ├── 交互图挖掘偏好
│   └── 图路径和元路径解释结果
├── 视觉与跨模态
│   ├── 图像概念链接外部知识
│   └── 沿场景图或知识图谱路径推理
└── 垂直领域：医疗 / 商业 / 信息安全
