第八讲 · 图像分类：ViT 与 Swin Transformer

图像分类的输入是一张图，输出是预先定义类别集合中的一个标签。它看似只是“猫还是狗”，真正的困难却是：人看见的是物体和语义，机器最初看见的只是像素数组。

一、为什么不能靠硬编码规则

同一类别可能出现视角、尺度、姿态、背景、光照和遮挡变化，不同类别又可能拥有相似纹理。给“猫”手写一组像素规则，很快就会被现实中的变化击穿。

监督学习的做法是提供大量图像及其标签，让模型自己学会从像素到语义的映射。

二、CNN 带着哪些归纳偏置

CNN 对图像预先作了两种很强的假设：

局部性：邻近像素之间更可能相关；
平移等变性：同一个卷积核在不同位置寻找同一种特征。

这些归纳偏置减少了搜索空间，因此 CNN 在数据不算特别多时也能学得很好。ViT 的探索则是：如果减少这些先验，直接让注意力从数据中学习图像区域之间的关系，会发生什么？

三、ViT：把图像变成句子

ViT 的关键不是“把 Transformer 画到图像旁边”，而是把二维图像转换成一维 token 序列。

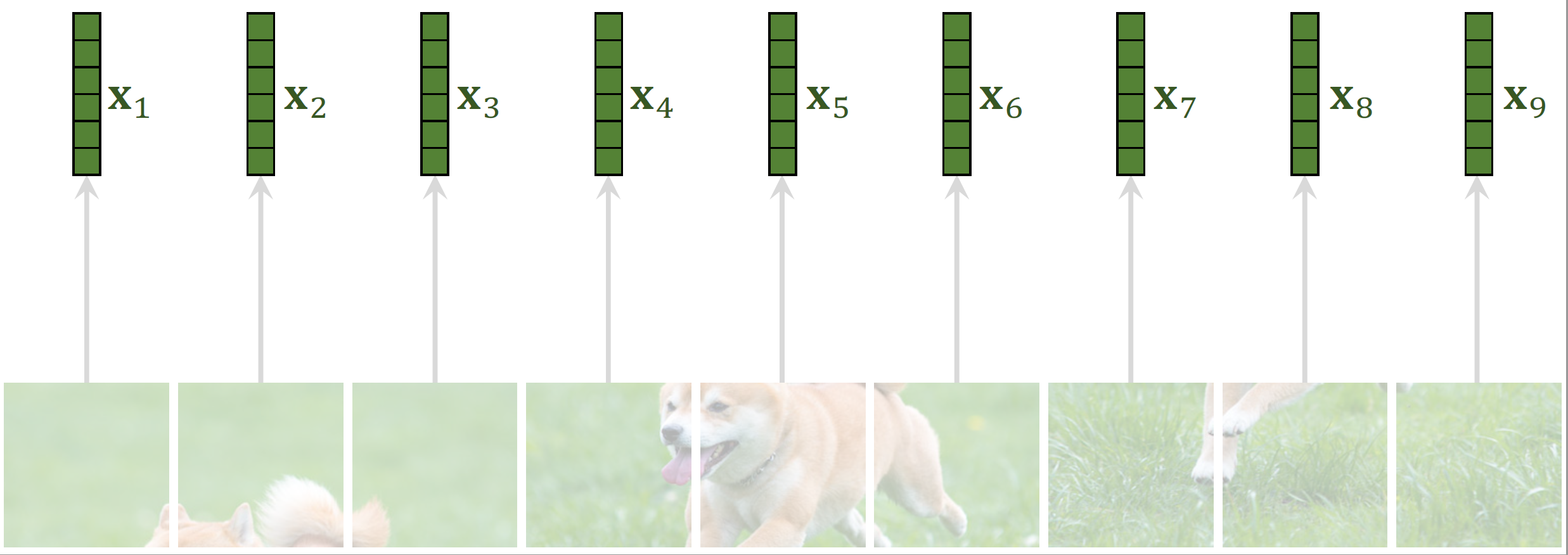

图像被切成 patch 后形成 token 序列

设图像大小为 $H\times W\times C$ ，patch 大小为 $P\times P$ ，则 patch 数量为

N=\frac{HW}{P^2}.

每个 patch 展平为长度 $P^2C$ 的向量，再经过线性投影变成 $D$ 维 token：

z_0=[x_{class};x_p^1E;x_p^2E;\dots;x_p^NE]+E_{pos}.

这里包含三个关键部件：

Patch Embedding：把每块图像映射成 token；
位置编码 $E_{pos}$ ：告诉模型每块原来位于图像哪里；
[CLS] token：作为全图信息的汇聚位置，最后送入分类头。

然后整条序列经过若干 Transformer Encoder Block：

z'_{\ell}=\operatorname{MSA}(\operatorname{LN}(z_{\ell-1}))+z_{\ell-1},

z_{\ell}=\operatorname{MLP}(\operatorname{LN}(z'_{\ell}))+z'_{\ell}.

最后读取 [CLS] token 的输出完成分类。

四、ViT 的优势与代价

标准自注意力能让每个 patch 直接观察其他所有 patch，因此模型很早就具有全局感知能力。它在大规模数据预训练后表现很强，对遮挡、分布偏移和 patch 重排也显示出不同于 CNN 的鲁棒性。

代价是 ViT 缺少 CNN 的局部先验：

中等规模数据上可能不如 CNN；
token 数量一多，注意力复杂度 $O(N^2)$ 很高；
单一尺度 token 不天然适合检测、分割等密集预测任务。

课件还提到两个后续方向：

DeiT：加入蒸馏 token，从教师模型获得监督，提高小数据训练效率；
MAE：遮住大量图像 patch，再让模型重建，进行可扩展的自监督预训练。

五、Swin Transformer 要解决什么

图像不像句子：分辨率可能很高，物体尺度变化也很大。Swin Transformer 通过两个设计让 Transformer 更像一个通用视觉骨干网络：

建立逐层降低空间分辨率的分层特征金字塔；
只在局部窗口内计算注意力，把复杂度降下来。

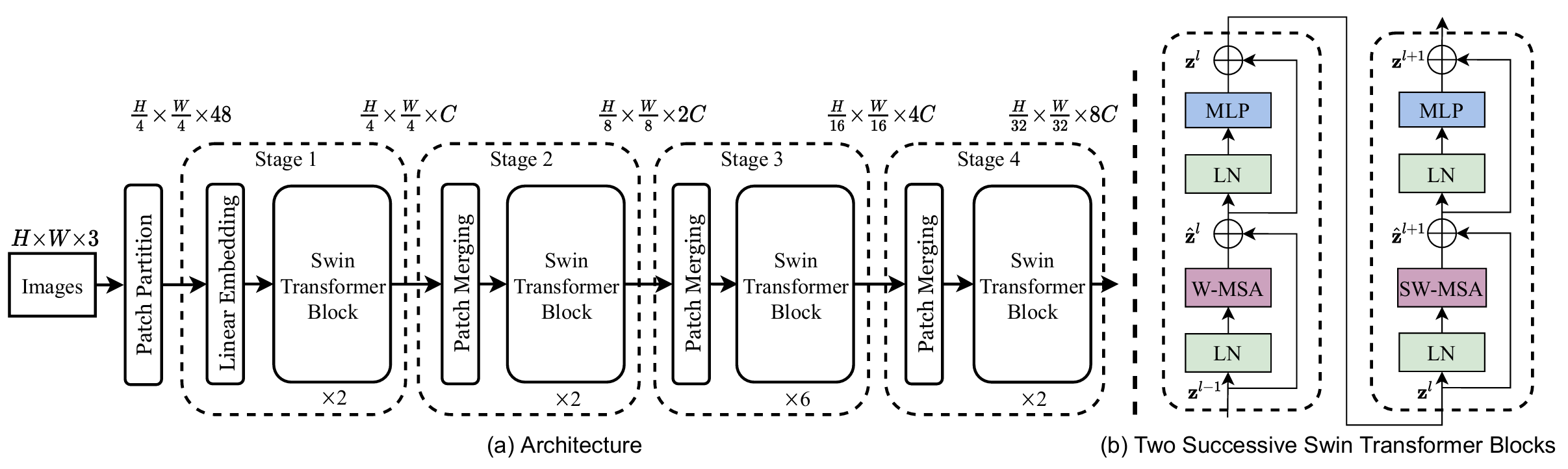

Swin Transformer 的分层结构

六、Patch Merging：分辨率减半、通道增加

在阶段之间，Swin 把相邻 $2\times2$ patch 合并。四组 patch 在通道方向拼接，再线性变换：

高和宽分别减半；
token 数量变为原来的四分之一；
通道数通常增加。

这与 CNN 的层次结构相似：浅层保留细节，高层拥有更大感受野和更强语义。

七、W-MSA 与 SW-MSA

若全图所有 token 一起做注意力，计算量会随分辨率平方增长。Swin 先把特征图切成互不重叠的窗口，只在窗口内计算 W-MSA。

但固定窗口会把不同窗口隔开。下一层于是把窗口整体平移半个窗口大小，再计算 SW-MSA。这样原先分属不同窗口的 token 就能发生交互。

连续两个 Block 可以记成：

\text{固定窗口注意力} \rightarrow \text{移位窗口注意力}.

Swin 还把相对位置偏置直接加入注意力分数，比单纯使用绝对位置编码更适合窗口内部的二维关系。

八、ViT 与 Swin 的选择

维度	ViT	Swin Transformer
token 组织	单一尺度	分层、多尺度
注意力范围	全局	局部窗口 + 移位连接
复杂度	随 token 数平方增长	对图像大小近似线性增长
擅长任务	以图像分类为起点	分类、检测、分割通用骨干

课件目录还保留了 AlexNet、VGG、Inception、ResNet、SENet 和 CBAM 的标题，但当前文件没有对应的正式讲解页；因此本讲不凭标题补造内容。VGG 的完整材料单独放在本系列的大作业篇。

本讲速记

ViT：切 patch、线性投影、加位置编码和 [CLS]，送进标准 Transformer。
ViT 全局建模强，但数据需求和 $O(N^2)$ 计算量较大。
Swin：分层结构 + Patch Merging + 窗口注意力 + 移位窗口。
固定窗口省计算，移位窗口负责跨窗口通信。
ViT 从分类出发，Swin 更适合作为检测和分割的通用 backbone。
