第七讲 · 深度神经网络：CNN 与 Transformer

上半部分默认特征已经准备好了，再讨论怎样分类；从这一讲开始，模型要直接面对图像像素，同时学习特征和决策规则。这正是经典模式识别与现代机器视觉的分界线。

一、为什么不能直接使用全连接网络

一张 $100\times100$ 的 RGB 图像有 $30,000$ 个输入。如果第一隐藏层有 1000 个神经元，仅这一层就需要约三千万个权重。分辨率继续提高，参数量会迅速失控。

更关键的是，全连接网络忽略了图像的三个结构事实：

1. 一个局部特征通常只需要看附近像素；
2. 同一种特征可能出现在不同位置；
3. 适度降低分辨率后，物体类别通常不会改变。

CNN 分别用局部连接、权重共享和下采样利用这三个事实。

二、卷积层究竟在做什么

卷积核是一个很小的参数矩阵。它在图像上滑动，每到一个位置就与对应局部区域做内积，得到特征图中的一个值。深度学习框架通常实际计算的是不翻转卷积核的互相关，但习惯上仍称为卷积。

对二维输入 $X$ 和卷积核 $K$，输出可以写为

$$Y(i,j)=\sum_m\sum_n X(i+m,j+n)K(m,n).$$

卷积核里的数字不是人工规定的边缘模板，而是训练中通过反向传播学出来的网络参数。

1. 多通道与多卷积核

RGB 输入有 3 个通道，因此一个卷积核也必须在深度方向覆盖 3 个通道。一个卷积核产生一张输出特征图，使用 $C_{out}$ 个卷积核就会得到 $C_{out}$ 个输出通道。

2. 步长与填充

设输入大小为 $H\times W$，卷积核大小为 $K_h\times K_w$，填充为 $P$，步长为 $S$，则输出高度为

$$H_{out}=\left\lfloor\frac{H+2P-K_h}{S}\right\rfloor+1.$$

宽度同理。步长越大，卷积核跳得越远；零填充可以控制边缘信息和输出尺寸。

3. 感受野

第一层卷积只看很小的局部区域，堆叠多层后，一个高层神经元间接依赖的原图范围会越来越大。这个范围称为感受野。因此浅层容易学到边缘、纹理，高层逐渐组合出部件和完整物体。

三、池化、激活与完整 CNN

最大池化在每个小窗口中保留最大值，平均池化则保留平均值。它们都能降低特征图尺寸、扩大后续层的有效感受野，并让特征对小幅位置变化更稳健。

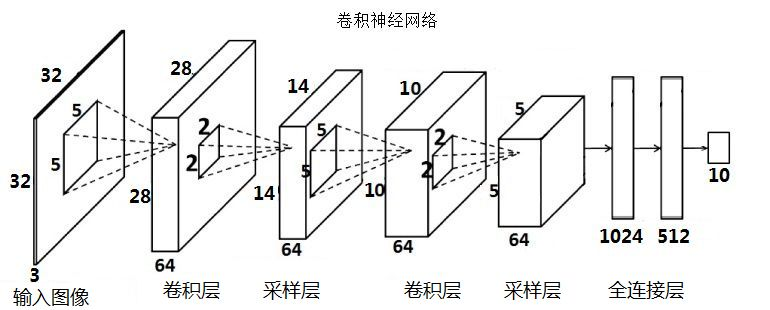

一个典型分类 CNN 可以写成：

$$\text{图像} \rightarrow [\text{卷积}\rightarrow\text{ReLU}\rightarrow\text{池化}]\times n \rightarrow \text{全连接层} \rightarrow \text{类别概率}.$$

• 卷积层负责提取局部到全局的层次特征；
• ReLU $f(x)=\max(0,x)$ 提供非线性；
• 池化负责下采样；
• 全连接层汇总全局信息并完成分类。

此外，课件还涉及两种卷积变体：

• 转置卷积：把低分辨率特征映射到高分辨率，常用于分割和生成模型的上采样；
• 空洞卷积：在卷积核元素之间插入空隙，在不显著增加参数的情况下扩大感受野。

四、Transformer 为什么从序列问题开始

Transformer 最初解决序列到序列任务。在它之前，RNN 按时间顺序更新隐藏状态：

$$h_t=f_W(h_{t-1},x_t).$$

同一组参数在每个时间步复用。它能处理变长序列，却有两个明显问题：

• 后一步必须等待前一步，难以并行；
• 远距离信息要穿过很长的状态链，容易遗忘或梯度衰减。

LSTM 用门控结构缓解长期依赖，但仍然保留顺序计算。Seq2Seq 又把整段输入压进一个固定长度上下文向量，长序列时容易形成信息瓶颈。

五、Attention：不要只看最后一个状态

Attention 的想法是：生成每个输出时，动态查看所有输入位置，而不是只依赖单个压缩向量。

其基本过程是：

1. 用当前查询与每个输入表示计算匹配分数；
2. 对分数做 softmax，得到和为 1 的注意力权重；
3. 用权重对所有 Value 加权求和。

因此，不同输出可以关注输入中的不同部分。

六、Self-Attention 的 Q、K、V

Self-Attention 让同一序列内部的 token 彼此查找信息。给定输入矩阵 $X$：

$$Q=XW_Q,\qquad K=XW_K,\qquad V=XW_V.$$

缩放点积注意力为

$$\operatorname{Attention}(Q,K,V) =\operatorname{softmax}\left(\frac{QK^{\mathsf T}}{\sqrt{d_k}}\right)V.$$

可以把三者分别理解成：

• Query：我正在寻找什么；
• Key：我能够用什么身份被匹配；
• Value：匹配成功后真正取走的信息。

除以 $\sqrt{d_k}$ 是为了防止维度较大时点积绝对值过大，使 softmax 过早饱和。

七、多头注意力与位置信息

单个注意力头只能在一个表示子空间中建立关系。多头注意力并行计算多组 $Q/K/V$，再拼接结果：

$$\operatorname{MultiHead}(Q,K,V) =\operatorname{Concat}(head_1,\dots,head_h)W_O.$$

不同头可以分别学习局部邻近、长距离依赖或不同语义关系。

Self-Attention 本身对输入顺序不敏感，因此必须额外加入位置编码。Transformer Block 通常由多头自注意力、前馈网络、残差连接和 LayerNorm 构成。

八、CNN 与 Transformer 的区别

维度	CNN	Transformer
先验	局部连接、权重共享	较少结构先验
信息范围	通过堆层逐渐扩大感受野	单层即可建立全局关系
计算特点	对图像非常高效	标准注意力随 token 数量平方增长
数据需求	中小数据集也容易训练	通常更依赖大规模预训练
表示方式	层次化特征图	token 序列及其关系

它们不是简单的替代关系：现代视觉模型经常同时借用 CNN 的局部性和 Transformer 的全局建模能力。

本讲速记

• CNN 的三根支柱：局部连接、权重共享、下采样。
• 多层卷积通过扩大感受野，把低级局部特征组合成高级语义。
• Attention 是对 Value 的加权求和，权重来自 Query 与 Key 的匹配。
• Self-Attention 的核心公式是 $\operatorname{softmax}(QK^{\mathsf T}/\sqrt{d_k})V$。
• Transformer 能并行并直接建立长距离关系，但需要位置编码，标准注意力计算量较大。
