第九讲 · 主存储器与 Cache

对应材料：2025 计组复习提纲“主存储器”“高速缓存”，并参考实验 6 的 Cache、RAM 与 LRU 电路。

存储系统一直在解决同一组矛盾：容量大、速度快、成本低，无法同时做到。主存用 DRAM 提供容量，Cache 用更快的 SRAM 保存近期最可能访问的数据，让 CPU 大多数时候不用等主存。

1. 存储芯片的容量写法

芯片容量常写成

字单元数×每个字单元的位数.\text{字单元数}\times\text{每个字单元的位数}.

例如 1K×4 表示 1024 个可寻址字单元，每个单元 4 bit：

  • 地址线数：log⁡21024=10\log_2 1024=10；
  • 数据线数：4；
  • 总位容量：1024×4=40961024\times4=4096 bit。

“1K×4”和“4Kb”总位数相同，却强调了不同的外部接口组织。做芯片扩展题时，必须先看字数和字长，不能只看总 bit。

2. SRAM 的一维与二维组织

2.1 一维地址结构

若 1024×2 的 1024 个字都由一个 10-1024 译码器直接选中，就是一维组织。概念简单，但译码器扇入、布线和矩阵长宽都不理想。

2.2 二维地址结构

课件以 4096×4 SRAM 为例：总共有

4096×4=2144096\times4=2^{14}

个位单元，可排成 128×128128\times128 矩阵。12 位字地址拆成：

  • 7 位行地址：128 选 1，先选一整行；
  • 5 位列地址：从这一行的 32 个四位字中再选 1 个。

二维结构把一个巨大的译码问题拆成行、列两级，减少布线长度和译码复杂度。

3. DRAM：密度更高，但必须刷新

SRAM 单元用触发结构维持状态，只要供电就能保持；DRAM 单元主要靠电容保存电荷，电荷会泄漏，所以要周期性刷新。

课件的 4096×4 DRAM 仍有 12 位字地址，但把行、列地址分时复用在同一组 6 根地址线上：

  1. 地址线上先给行地址，用 RAS 锁存；
  2. 再给列地址，用 CAS 锁存；
  3. 用 WE/OE 等信号控制读写。

这样减少了封装引脚，代价是访问时序更复杂。

刷新按行进行，本质上是把一行读出并恢复。课件列出三种安排：

  • 集中式：正常访问一段时间后，集中刷新全部行；会出现一段较长“死区”；
  • 分散式：每次正常访问后都安排一次刷新，死区分散但持续占用带宽；
  • 异步/分布式：在刷新周期内均匀插入各行刷新，兼顾最长刷新间隔与可用带宽。

4. 用小芯片组成大存储器

4.1 位扩展：字数不变，字长增加

用两个 1K×4 组成 1K×8：

  • 两片地址线、读写控制并联；
  • 一片接数据总线低 4 位，另一片接高 4 位；
  • 两片同时选中。

片数为

Nbit=84=2.N_{bit}=\frac{8}{4}=2.

4.2 字扩展：字长不变，字数增加

用四个 1K×8 组成 4K×8：

  • 低 10 位地址接到每一片内部地址；
  • 新增的高 2 位地址送 2-4 译码器；
  • 每次只使能其中一片。

片数为

Nword=4K1K=4.N_{word}=\frac{4K}{1K}=4.

4.3 混合扩展

用 4K×4 组成 16K×8：

N=16K4K×84=4×2=8 片.N=\frac{16K}{4K}\times\frac{8}{4}=4\times2=8\text{ 片}.

先画“每组两片并联扩位”，再画“四组由高位地址译码选片”，比直接画八片不容易乱。

5. CPU 与主存连接

连接时逐项核对：

  • CPU 低位地址接芯片内部地址；
  • CPU 高位地址经译码产生片选；
  • 数据总线按位宽并联；
  • 读写控制接到对应使能端；
  • 列出每片或每组的起止地址。

若一个芯片组含 2k2^k 个按字节编址单元，它占用连续 2k2^k 字节，最低 kk 位用于片内寻址，高位决定落在哪个组。地址范围题最稳妥的做法是把高位片选编码与低位全 0/全 1 直接拼接。

6. 为什么 Cache 有效：局部性

程序访问不是随机撒点：

  • 时间局部性：刚访问过的数据/指令很可能再次访问，例如循环变量；
  • 空间局部性：访问某地址后，很可能访问附近地址，例如顺序数组和指令流。

Cache 不只装“这一个字”，而从主存搬入一个连续数据块（block）。一次缺失代价较高，却可能让后续邻近访问连续命中。

7. Cache 的基本结构与术语

一条 Cache 行通常包含：

  • Valid：这一行是否装有有效内容；
  • Tag：它对应哪个主存块；
  • Data：整块数据；
  • 组相联设计还需要替换状态；支持写回时还可能有 Dirty。

性能量：

Hit Rate=命中次数总访问次数,Miss Rate=1−Hit Rate.Hit\ Rate=\frac{\text{命中次数}}{\text{总访问次数}},\qquad Miss\ Rate=1-Hit\ Rate.

命中直接从 Cache 取；缺失则从下一级取回整块、放入 Cache，再完成当前访问。

8. TIO：地址为何拆成 Tag、Index、Offset

设：

  • 主存地址宽度为 AA bit；
  • Cache 数据容量为 CC byte；
  • 块大小为 BB byte；
  • 相联度为 EE 路。

则：

O=log⁡2B,S=CBE,I=log⁡2S,T=A−I−O.\begin{aligned} O&=\log_2B,\\ S&=\frac{C}{BE},\\ I&=\log_2S,\\ T&=A-I-O. \end{aligned}
  • Offset 选块内字节；
  • Index 选 Cache 组；
  • Tag 与该组保存的标记比较，确认是不是所需主存块。

9. 直接映射

直接映射是 1 路组相联：每个主存块只能去一个固定 Cache 行。

CacheLine=MemoryBlock mod NumberOfLines.CacheLine=MemoryBlock\bmod NumberOfLines.

访问步骤：

  1. 用 Index 定位唯一 Cache 行；
  2. 检查 Valid；
  3. 比较地址 Tag 与行内 Tag；
  4. 命中后用 Offset 选块内字节或字。

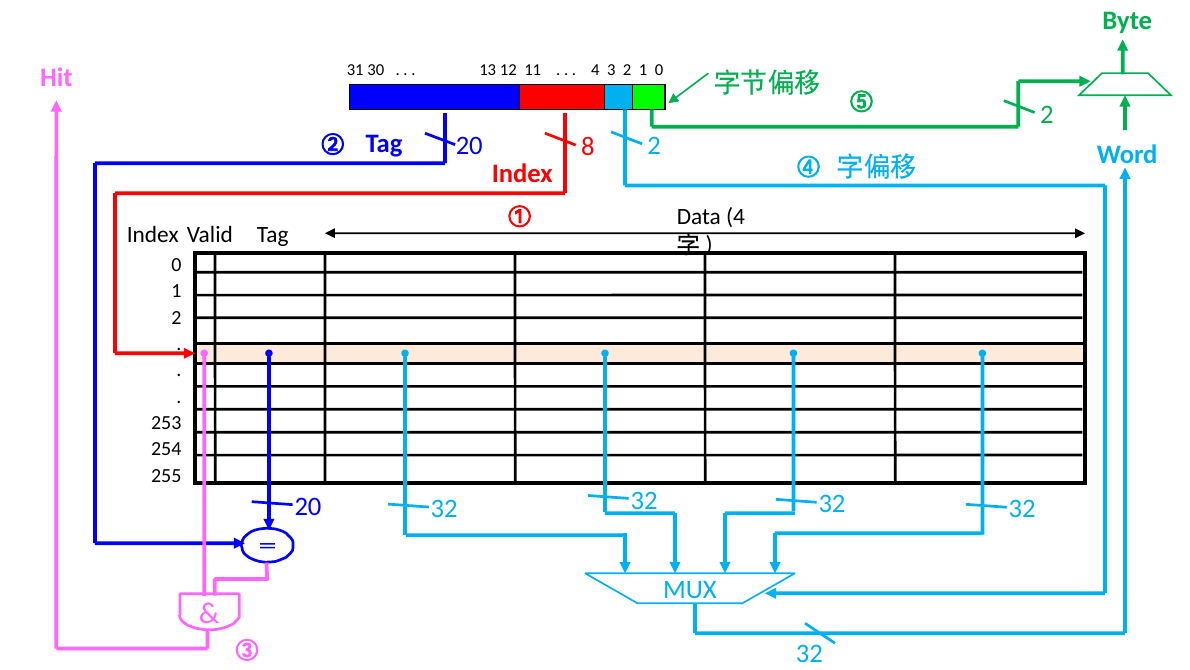

32 位地址、4KB 数据、16B 块的直接映射 Cache 内部结构

图截自 2025 复习提纲的 Cache 结构主体。红色 Index 选行，蓝色 Tag 做比较，青色/绿色 Offset 依次选择字和字节。

9.1 图中参数怎么算

32 位地址、4 KB Cache、16 B 块、直接映射：

O=log⁡216=4,O=\log_2 16=4, 行数=409616=256=28,I=8,\text{行数}=\frac{4096}{16}=256=2^8,\qquad I=8, T=32−8−4=20.T=32-8-4=20.

所以地址正好分成 Tag(20) | Index(8) | Offset(4)。

10. Cache 实际存储容量

题目口头说“16 KB Cache”，通常只指数据容量，不含 Tag 和状态位。课件例题：直接映射、数据容量 16 KB、每块 4 个 32 位字、32 位地址，每行 1 位 Valid。

  • 每块数据：4×32=1284\times32=128 bit =16=16 B；
  • 行数：16 KB/16 B=1024=21016\text{ KB}/16\text{ B}=1024=2^{10}；
  • Offset：log⁡216=4\log_2 16=4 bit；
  • Index：10 bit；
  • Tag：32−10−4=1832-10-4=18 bit；
  • 每行总位数：128+18+1=147128+18+1=147 bit；
  • 实际总存储：1024×147=1505281024\times147=150528 bit。

如果还有 Dirty、替换状态或校验位，也要继续加。先算“每行有什么”，再乘行数最不容易漏。

11. 全相联与组相联

11.1 全相联

主存块可以放任意一行：

  • 没有 Index；
  • 地址只有 Tag 和 Offset；
  • 必须同时比较所有行的 Tag；
  • 冲突少，但比较器数量、选择逻辑和功耗都高。

11.2 EE 路组相联

主存块先由 Index 定位一组，再可放组内任意一路：

Set=MemoryBlock mod NumberOfSets.Set=MemoryBlock\bmod NumberOfSets.

访问时并行比较该组 EE 个 Tag，再由命中路选择数据。直接映射是 1 路，全相联是只有 1 组的极端情况；组相联在冲突率与硬件成本之间折中。

相联度提高时，组数减少、Index 变短、Tag 变长；组内还需要 LRU、伪 LRU、FIFO 或随机等替换策略。直接映射没有替换选择，因为每个主存块只有一个位置。

12. 三类 Cache 缺失

缺失原因主要改进方向
Compulsory第一次访问该块，Cache 不可能已有预取、适当增大块
Capacity工作集超过总容量增大 Cache、改善程序局部性
Conflict多个活跃块争同一组提高相联度、改善地址布局

直接映射中两个主存块若 Index 相同，会反复把对方替掉，形成“乒乓”。从直接映射提升到 2 路组相联通常能获得最显著的一步改善，此后继续提高相联度收益递减而成本上升。

13. 块大小不是越大越好

块变大时，空间局部性让一次缺失带来更多可能命中的邻近数据，缺失率先下降；但 Cache 总容量固定时，块数会减少，冲突与容量缺失又会上升，而且每次缺失要传更多数据，缺失代价也可能增大。

这形成课件所说的“浴盆曲线”：需要在命中率、缺失代价和硬件组织之间折中。

14. AMAT：把命中与缺失合成一个时间

平均存储访问时间：

AMAT=HT+MR×MP,AMAT=HT+MR\times MP,

其中 HTHT 是命中时间，MRMR 是缺失率，MPMP 是缺失后的额外代价。

课件示例：HT=1HT=1 周期、MR=2%MR=2\%、MP=50MP=50 周期：

AMAT=1+0.02×50=2 周期.AMAT=1+0.02\times50=2\text{ 周期}.

看似只有 2% 的缺失率，却让平均时间翻倍，因为一次缺失太贵。优化时要比较参数变化后的完整乘积，不能只看某个百分比“变小了多少”。

多级 Cache 可递归理解：L1 缺失后才付 L2 的访问与缺失代价。L1 追求短命中时间，L2/L3 用更大容量降低访问主存的概率。

15. 一条通用的 Cache 解题顺序

  1. 统一单位：地址按 byte，块容量也换成 byte；
  2. 算 Offset；
  3. 用数据容量除以“块大小 × 路数”算组数，再算 Index；
  4. 剩余位是 Tag；
  5. 模拟访问时先定组，再比较 Tag/Valid，再选 Offset；
  6. 缺失时按替换策略更新整块与状态；
  7. 容量题另算 Tag、Valid、Dirty、替换位；
  8. 性能题把缺失率与缺失代价放回 AMAT。

现有复习提纲对 Cache 的重点是结构、局部性、映射、替换和性能；写策略只在虚拟存储的页面写回语境中展开。若题目额外给出 write-through/write-back 或 write-allocate 条件，再按题面模拟，不自行补一个默认策略。
