实验 1：TTL 和 CMOS 门电路

2026年8月27日

我根据 实验1 中的实验要求和当时提交的《TTL 和 CMOS 门电路》报告整理了这篇作业。

实验任务

测试 TTL 与非门 74LS00 带载和不带载时的输出高电平 $U_{OH}$ 与输出低电平 $U_{OL}$ ；
分别搭接 CMOS 驱动 TTL、TTL 驱动 CMOS 的互连电路，输入 $100\text{ kHz}$ 方波，用示波器观察 $U_{O1}$ 、 $U_{O2}$ 并测量上升时间；
用 CD4007 实现 $Y=\overline{ADI}$ 和 $Y=\overline{A+D+I}$ ，画出接线图并验证真值表。

两种互连实验的源线路如下。

CMOS 驱动 TTL

TTL 驱动 CMOS

查看我当时的提交与实验结果

74LS00 静态参数

我在报告中记录的测量结果为：

空载时 $U_{OH}=4.463\text{ V}$ ， $U_{OL}=0.1631\text{ V}$ ；
接入 $5100\Omega$ 上拉电阻时， $U_{OH}=3.1918\text{ V}$ ；
接入 $500\Omega$ 电阻时， $U_{OH}=0.3741\text{ V}$ 。

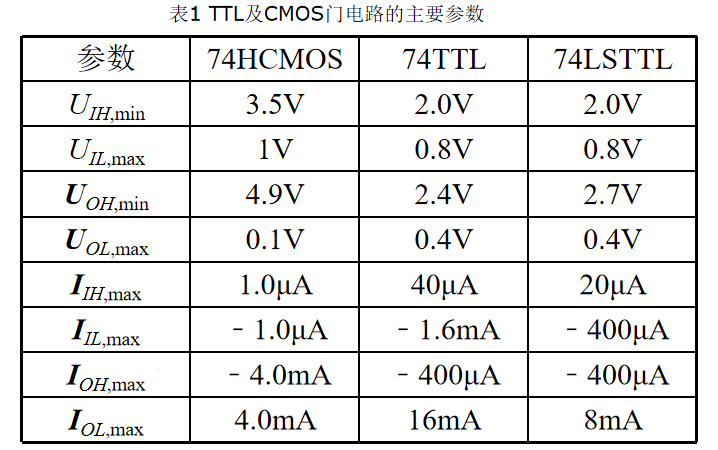

TTL 与 CMOS 电平参数对照

TTL 与 CMOS 互连

TTL 驱动 CMOS 时，我在报告中测得 $U_{O1}$ 上升时间为 $18.20\text{ ns}$ ， $U_{O2}$ 上升时间为 $128.8\text{ ns}$ 。

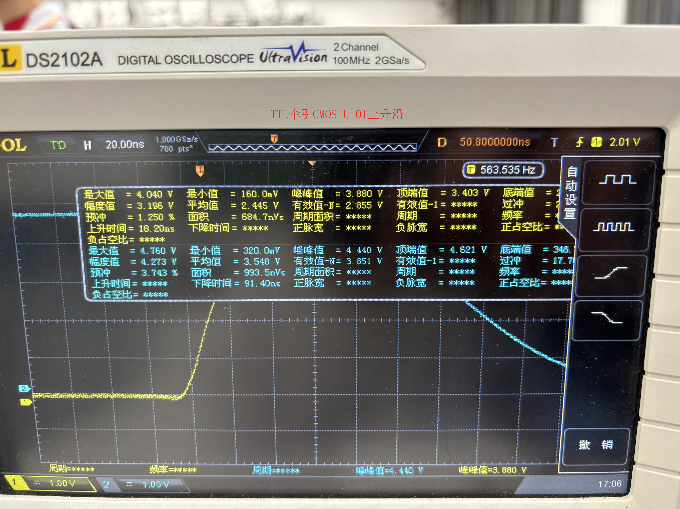

TTL 驱动 CMOS 的 UO1

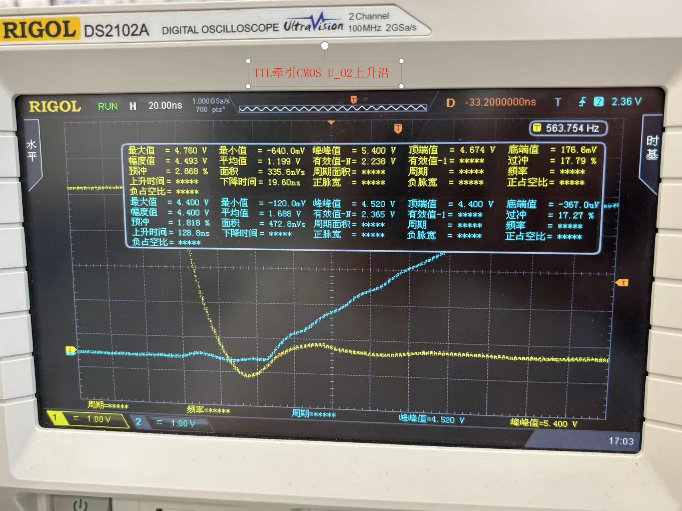

TTL 驱动 CMOS 的 UO2

CMOS 驱动 TTL 时，我在报告中测得 $U_{O1}$ 上升时间为 $156.2\text{ ns}$ ， $U_{O2}$ 上升时间为 $22.0\text{ ns}$ 。

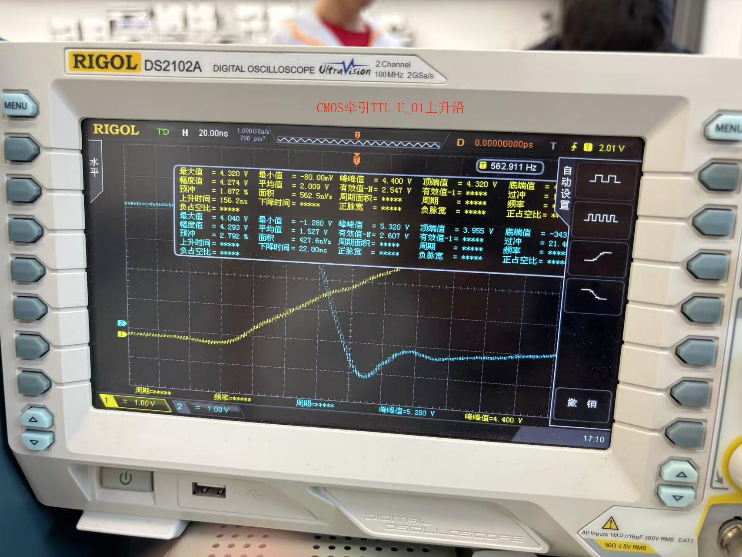

CMOS 驱动 TTL 的 UO1

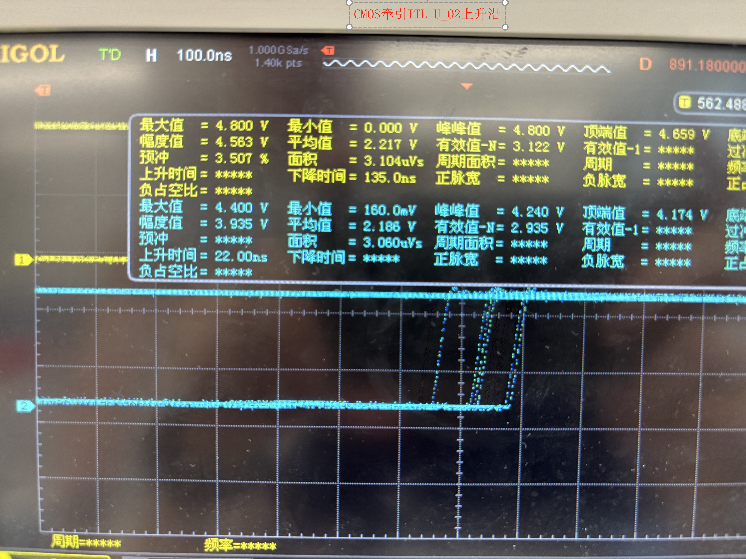

CMOS 驱动 TTL 的 UO2

CD4007 逻辑门

第一组电路实现三输入与非，仅当 $A=D=I=1$ 时输出为 0；第二组电路实现三输入或非，仅当 $A=D=I=0$ 时输出为 1。

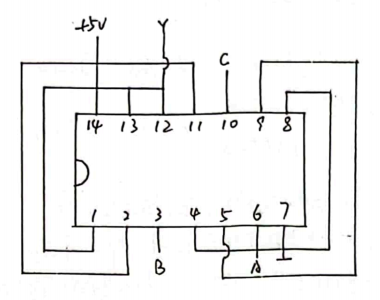

CD4007 三输入与非电路

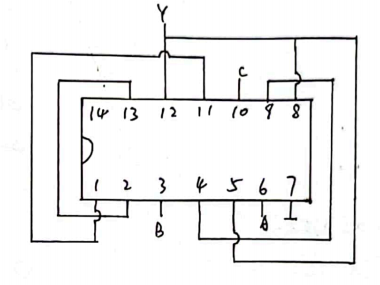

CD4007 三输入或非电路

我最后在报告中用完整波形作了对照，并据此总结：本次条件下 TTL 电路的传输延迟比 CMOS 电路短。

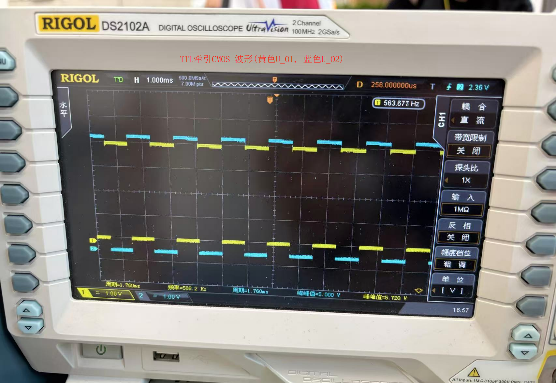

第一组完整波形

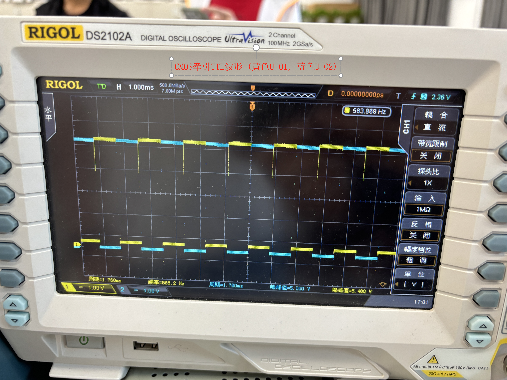

第二组完整波形
