第 16 次作业：计数器级联与编码

本篇对应 2025作业文件/作业16.docx，源文件只有题面。

5.22 分析编码电路

分析图示电路的工作过程：

1. 画出对应 $CP$ 的 $Q_A$、$Q_D$、$Q_C$、$Q_B$ 波形和状态转换图，其中 $Q_A$ 为高位；
2. 按 $Q_AQ_DQ_CQ_B$ 的顺序，判断电路给出的编码；
3. 按 $Q_DQ_CQ_BQ_A$ 的顺序，列出电路给出的编码。

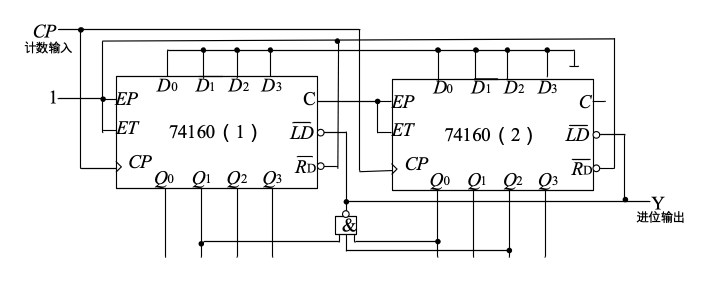

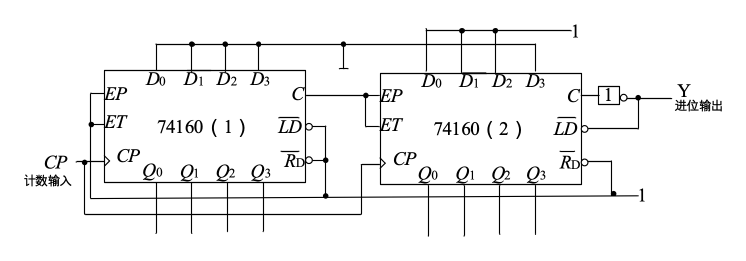

5.15 分析两个计数器

分析图（a）和图（b）所示电路，分别说明它们是几进制计数器。

5.17 三百六十五进制计数器

用 74160 设计一个三百六十五进制计数器。要求各片之间按十进制关系级联，允许增加必要的门电路。

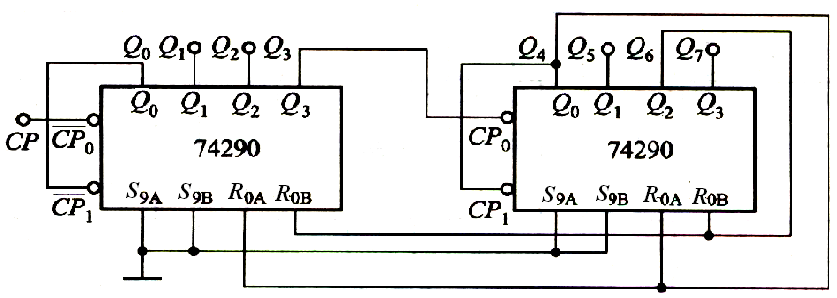

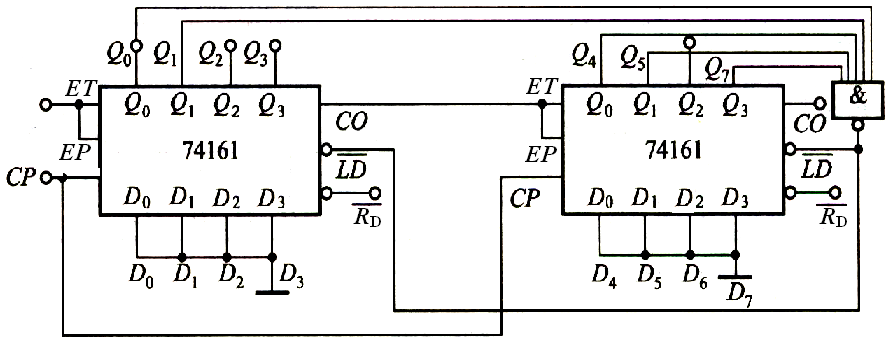

5.23 分析两组计数器

分析图（a）和图（b）所示电路，分别指出它们是几进制计数器。
