第 15 次作业：集成计数器

本篇对应 2025作业文件/作业15.docx，源文件只有题面。

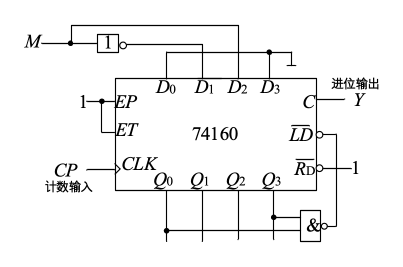

5.14 可变模计数器

分析图示计数器，分别判断 $M=1$ 和 $M=0$ 时是几进制计数器。

5.16 用 74LS160 构成七进制计数器

使用 74LS160 接成计数长度 $M=7$ 的计数器。分别用置数端复位法、置数端置最大数法和直接清零复位法实现，并画出相应接线图。

5.18 分析 74LS161 电路

分析图示 74LS161 电路：

1. 画出完整的状态转换图；
2. 画出 $Q_d$ 相对于 $CP$ 的波形，说明分频数与 $Q_d$ 的占空比。

5.21 分析 74LS191 电路

图（a）至图（c）均由同步可预置的四位加减计数器 74LS191 构成。分别求出各电路的计数长度 $M$，并画出状态转换图。
