第 13 次作业：时序逻辑分析与设计

本篇对应 2025作业文件/作业13.docx，源文件只有题面。

5.1 分析时序逻辑电路

分析图示电路的逻辑功能，写出激励方程、状态方程和输出方程，并画出状态转换图与时序图。

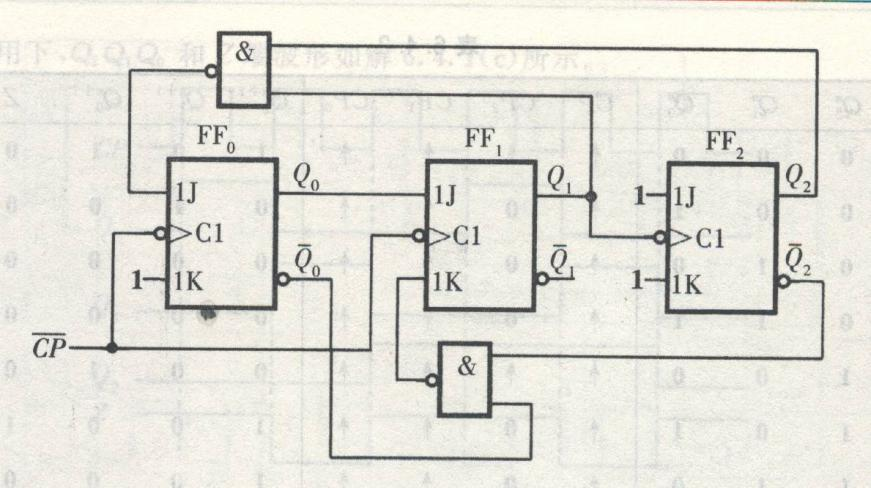

5.5 分析异步时序逻辑电路

分析图示异步时序逻辑电路的逻辑功能。

5.7 按状态表实现电路

按照题目规定的状态分配，分别写出采用 D 触发器和 JK 触发器实现下列状态表时所需的电路。

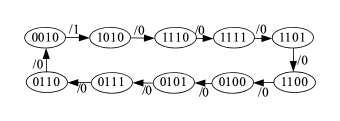

5.8 按状态图设计计数器

使用 JK 触发器设计状态转换图所示的计数器，并检查所设计电路的自启动情况。
