第 12 次作业:555 定时器

本篇对应 2025作业文件/作业12.docx,源文件只有题面。

4.21 555 定时器与 D 触发器

对图示电路完成以下任务:

  1. 判断 555 定时器构成哪一种脉冲电路;
  2. 在图(b)中画出 UCU_C、UO1U_{O1}、UO2U_{O2} 的波形;
  3. 计算 UO1U_{O1} 和 UO2U_{O2} 的频率;
  4. 若在 555 定时器第 5 脚接入 4 V4\text{ V} 电压源,求 UO1U_{O1} 的新频率。

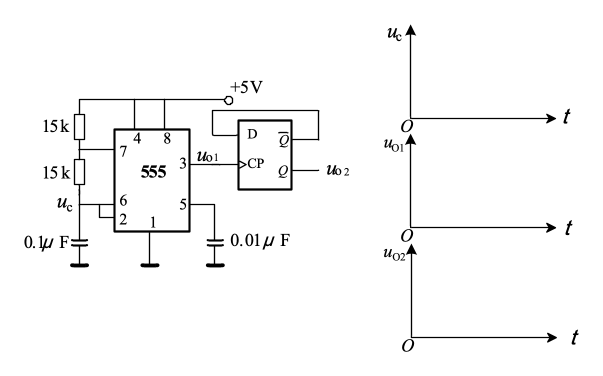

题 4.21 电路与波形坐标

4.22 555 单稳态触发器

对图(a)所示单稳态触发电路完成以下任务:

  1. 简述工作原理;
  2. 计算暂稳态维持时间 twt_w;
  3. 根据图(b)的输入 uiu_i,画出 uCu_C 和 uOu_O 的波形;
  4. 若 uiu_i 的低电平维持时间为 15 ms15\text{ ms},但要求 twt_w 不变,说明应采取的措施。

题 4.22 单稳态电路

题 4.22 输入波形

4.23 555 施密特触发器

对图(a)所示施密特触发器完成以下任务:

  1. 在图(b)中画出电压传输特性;
  2. 根据图(c)的 uiu_i,画出对应的 uOu_O;
  3. 为使电路识别出 uiu_i 中的第二个尖峰,说明应采取的措施。

题 4.23 施密特触发器

题 4.23 电压传输特性坐标

题 4.23 输入波形
