我按 2022–2023 学年 HW9.pdf 客观转写,共八题。源目录没有这次作业的答案文件,下面只保留题目,不补写答案。
1. 理想低通滤波器的输出
已知连续时间理想低通滤波器的单位冲激响应为
h(t)=π(t−4)sin[5π(t−4)].
当 x(t)=sinπt 时,求输出 y(t)。
2. 由冲激响应求频率响应与输出
已知连续 LTI 系统的单位冲激响应为
h(t)=41[Sa(πt+2π)+2Sa(πt−2π)+Sa(πt−23π)],
其中 Sa(t)=sint/t。试求:
-
系统的频率响应 H(jω),并画出频谱图;
-
该系统属于低通、带通、高通、全通或线性相位等哪类滤波器;
-
当输入为
f(t)=πtsin(πt/2)cos(2πt)+n=0∑∞2−ncos[4n(2πt+4π)]
时,求输出 y(t)。

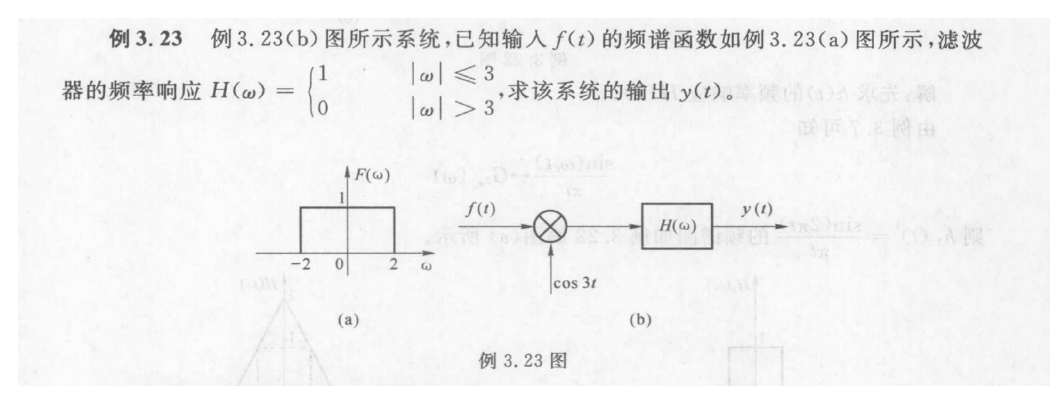

3. 调制后通过低通滤波器
输入 f(t) 的频谱为 F(ω)=1(∣ω∣≤2),其余位置为 0。先将 f(t) 与 cos3t 相乘,再通过
H(ω)={1,0,∣ω∣≤3,∣ω∣>3
的理想低通滤波器,求系统输出 y(t)。

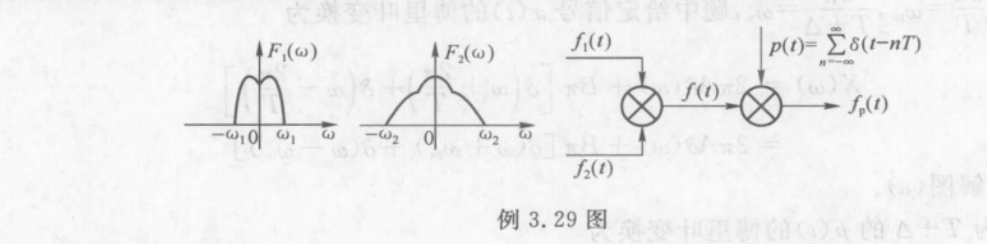

4. 两个带限信号相乘后的采样
带限信号 f1(t)、f2(t) 分别满足
F1(ω)=0(∣ω∣>ω1),F2(ω)=0(∣ω∣>ω2).
令 f(t)=f1(t)f2(t),再用周期冲激序列
p(t)=n=−∞∑∞δ(t−nT)
抽样。确定通过理想低通滤波器从抽样信号中恢复 f(t) 时允许的最大抽样间隔 T0。

5. 理想低通能否硬件实现
频率响应满足
H(jω)=0(∣ω∣≤ωm),H(jω)=0(其他)
的理想低通滤波器能否用硬件实现?说明理由。
6. Butterworth 低通滤波器设计
用 Butterworth 滤波器设计满足下列条件的模拟低通滤波器:
0.8≤∣H(jω)∣≤1,0≤ω≤5 rad/s,
∣H(jω)∣≤0.1,ω≥10 rad/s.
7. 比较两类滤波器所需阶数
某模拟低通滤波器的技术指标为
fp=2.1 kHz,fs=8 kHz,
Ap=0.5 dB,As=30 dB.
分别确定用 Butterworth 滤波器与 Chebyshev I 型滤波器实现这些指标所需的阶数。
8. Chebyshev I 型设计
用 Chebyshev I 型滤波器重做第 6 题。
