第 10 次作业:D 触发器与时序波形
本篇对应 2025作业文件/作业10.docx,源文件只有题面。
4.4 两种 D 触发方式
根据图示输入波形,分别画出正电位触发和正边沿触发 D 触发器的输出波形。

4.5 两个维持阻塞型 D 触发器

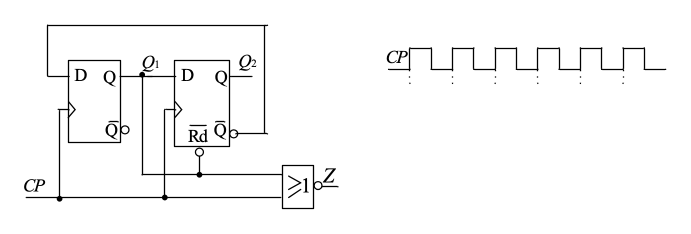

图(a)中的触发器均为维持阻塞型 D 触发器,初态均为 0。
- 根据图(b)的 ,画出 、 和 的波形;
- 分析 与 的关系。

4.8 输出端波形
已知电路、 和 的波形如图所示,且触发器初态为 0。画出输出端 和 的波形。

本篇对应 2025作业文件/作业10.docx,源文件只有题面。
根据图示输入波形,分别画出正电位触发和正边沿触发 D 触发器的输出波形。

图(a)中的触发器均为维持阻塞型 D 触发器,初态均为 0。

已知电路、 和 的波形如图所示,且触发器初态为 0。画出输出端 和 的波形。
