第 4 次作业：TTL 负载、OC 门与三态门

本篇对应 2025作业文件/作业4.docx；我还合并了同题的 作业4.pdf 与两页带批改作答。PDF 补出了 DOCX 文本抽取时漏掉的 2.3 题号。

2.2 拉电流与灌电流

已知 TTL 门的低电平输入电流为 $I_{iL}=-1\text{ mA}$，高电平输入漏电流为 $I_{iH}=40\mu\text{A}$。判断 $A=B=1$ 与 $A=0$ 时，$G_1$ 承担的是拉电流还是灌电流，并求电流大小。

2.3 TTL 输入端电压

用万用表测量图中 $B$、$C$ 两点的电压，分别讨论：$A$ 端悬空、接低电平、接高电平、接地。

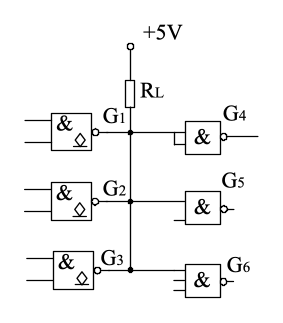

2.6 OC 门上拉电阻

$G_1$～$G_3$ 为 74LS 系列 OC 门，$G_4$～$G_6$ 为 74LS 与非门。按题面给出的高、低电平漏电流、灌电流和门限，计算上拉电阻 $R_L$ 的范围。

2.7 三态门测量

对三态门控制信号和开关 $S$ 的四种组合，填写 $U_{O1}$、$U_{O2}$；再讨论把 $G_2$ 的悬空输入改接 $0.3\text{ V}$ 后的变化。

查看我当时的作答与批改结果

我当时对 2.2 的作答为：

• $A=B=1$ 时，$G_1$ 输出低电平，给两个后级低电平输入灌电流，共约 $2\text{ mA}$；
• $A=0$ 时，$G_1$ 输出高电平，给两个后级输入拉电流，共约 $80\mu\text{A}$。

我当时对 2.3 的作答记录为：

$A$ 端状态	$B$ 端	$C$ 端
悬空	$1.4\text{ V}$	$0.3\text{ V}$
接低电平	$0.3\text{ V}$	$3.6\text{ V}$
接高电平	$1.4\text{ V}$	$0.3\text{ V}$
接地	$0\text{ V}$	$3.6\text{ V}$

2.6 的批改结果为

$$680\Omega\le R_L\le5.26\text{ k}\Omega.$$

下限由低电平时 OC 门允许灌入的最大电流决定，上限由高电平时漏电流和后级高电平输入电流共同决定。

2.7 中，后级输入悬空时的源表格为：

控制状态	$S$	$U_{O1}$	$U_{O2}$
使能	通	$1.4\text{ V}$	$0.3\text{ V}$
使能	断	$0\text{ V}$	$0.3\text{ V}$
高阻	通	$3.6\text{ V}$	$0.3\text{ V}$
高阻	断	$3.6\text{ V}$	$0.3\text{ V}$

把 $G_2$ 的悬空输入改接 $0.3\text{ V}$ 后，$G_2$ 的输出改为高电平，我当时在四种情况下均记为约 $3.6\text{ V}$。
