2021–2022 学年第二学期期末真题（A 卷）

来源为 2021-2022.pdf 与 2021-2022（2）.pdf。两份文件是同一张 A 卷的扫描版与清晰电子版，并非两套试卷，也不含答案，因此这里只发布一次。卷面日期为 2022 年 6 月 12 日，考试时间为 19:00–21:00。

以下题干按清晰电子版转写。每个折叠块都是依据题面与课程知识整理的参考解法，不是源文件答案。

一、回答问题（20 分，每小题 5 分）

1. 补码

十进制数 $X=123$ 。在 8 位机器中，求 $[X]_{\text{补}}$ 和 $[-X]_{\text{补}}$ 。

2. 卡诺图化简

用卡诺图化简

F(A,B,C,D)=\sum m(0,3,5,8,10,11,14)+\sum d(1,2,7,9,11).

第一题第 2 小题卡诺图

原卷把编号 11 同时写入最小项与无关项。作答时应优先按最小项处理，并在卷面注明这一点。

3. 音乐信号数字化

音乐信号频率范围为 $20\text{ Hz}$ ～ $20\text{ kHz}$ 。采用 8 bit 逐次比较型模数转换器进行数字化记录。选择一个合适的采样频率，并计算模数转换器应引入多高频率的时钟信号。

4. 二输入与非门实现

用二输入与非门实现下式，要求器件数最少：

F=AB\overline C+\overline A BC+A\overline B C.

展开第一题参考解法

$123=01111011_2$ ，所以
$[X]_{\text{补}}=01111011,$ $[-X]_{\text{补}}=10000101.$
将 11 当作必须覆盖的最小项，利用无关项扩圈，可得到一种最简与或式
$F=\overline B+\overline A D+AC\overline D.$
奈奎斯特条件要求 $f_s>40\text{ kHz}$ 。可选常用音频采样率 $f_s=48\text{ kHz}$ 。若逐次比较一次转换按 8 个比较时钟估算，则
$f_{CP}\ge 8f_s=384\text{ kHz}.$
实际器件还要按其启动、锁存等时序留裕量；题面没有给出额外周期数，所以这里采用最基本的 8 次比较模型。
一个八门的二输入与非门连接表如下， $N(x,y)=\overline{xy}$ ：
$n_1=N(B,C),$ $n_2=N(B,A),$ $n_3=N(A,C),$ $n_4=N(n_1,n_1),$ $n_5=N(n_4,n_3),$ $n_6=N(n_3,n_2),$ $n_7=N(n_6,n_1),$ $F=N(n_5,n_7).$
逐项代入真值表可验证它只在 $011$ 、 $101$ 、 $110$ 时输出 1。

二、OC 门驱动三极管（10 分）

已知图中三极管 $V_{BES}=0.7\text{ V}$ 、 $V_{CES}=0.3\text{ V}$ 、 $\beta=100$ ；OC 门 $G_1$ 截止时高电平漏电流 $I_{OZ}=50\mu\text{A}$ ，在 $V_{OL}=0.3\text{ V}$ 时最大允许灌电流 $I_{OL}=16\text{ mA}$ ； $G_2$ ～ $G_4$ 为 TTL 门，每个输入端的 $I_{iH}=40\mu\text{A}$ 、 $I_{iL}=-1\text{ mA}$ 。要求集电极输出满足 $V_{OH}\ge3\text{ V}$ 、 $V_{OL}\le0.3\text{ V}$ ，求 $R_B$ 的范围。

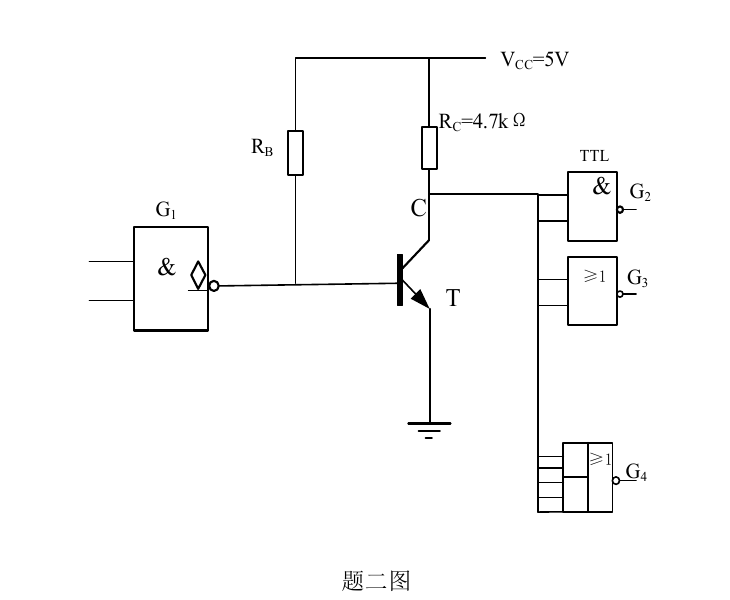

第二题 OC 门与三极管电路

展开第二题参考解法

集电极共接 9 个 TTL 输入： $G_2$ 有 2 个、 $G_3$ 有 3 个、 $G_4$ 有 4 个。

三极管截止时，9 个高电平输入共需 $9\times40\mu\text{A}=0.36\text{ mA}$ ，于是

V_C=5-0.36\text{ mA}\times4.7\text{ k}\Omega\approx3.31\text{ V},

满足高电平要求。

三极管饱和时，集电极要吸收电阻电流和 9 个 TTL 低电平输入电流：

I_C=\frac{5-0.3}{4.7\text{ k}\Omega}+9\text{ mA}\approx10\text{ mA}.

按题给 $\beta=100$ ，至少需要 $0.10\text{ mA}$ 基极电流。扣除 OC 门截止漏电后，

\frac{5-0.7}{R_B}-0.05\text{ mA}\ge0.10\text{ mA},

所以

R_B\le28.7\text{ k}\Omega.

当 $G_1$ 输出低电平时，它要吸收 $R_B$ 电流，且不能超过 $16\text{ mA}$ ：

\frac{5-0.3}{R_B}\le16\text{ mA},

所以

R_B\ge0.294\text{ k}\Omega.

最终范围为

0.294\text{ k}\Omega\le R_B\le28.7\text{ k}\Omega.

三、TTL 输入电平与输出波形（10 分）

根据图中 $\overline C$ 和 $A$ 的波形，画出 $Y_1$ 、 $Y_2$ 、 $Y_3$ 的波形。

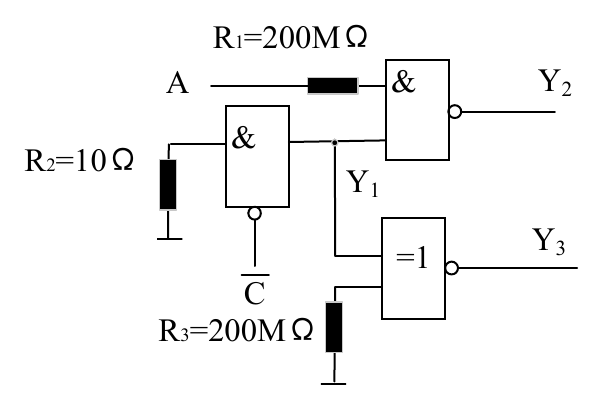

第三题延迟电路

展开第三题参考分析

这不是 RC 延迟题。图中没有电容，也没有给出传播延迟；三个电阻是在考 TTL 输入端经电阻接地或接信号时，能否被可靠拉成低电平。

按课程中 TTL 输入“悬空等效为高电平”的近似： $R_2=10\Omega$ 能把左侧与门输入可靠拉低，而 $R_1=R_3=200\text{ M}\Omega$ 远大到近似开路，相应输入均等效为高电平。因此

Y_1=0,

与 $\overline C$ 的变化无关。上方是输出带反相泡的与门，所以

Y_2=\overline{1\cdot Y_1}=1.

下方“ $=1$ ”表示异或，输出端还有反相泡，因而是同或：

Y_3=\overline{Y_1\oplus1}=0.

所以应画三条恒定波形： $Y_1$ 始终为低， $Y_2$ 始终为高， $Y_3$ 始终为低；题给 $A$ 、 $\overline C$ 的跳变都不会传到输出。原卷未附官方答案，这里是依据课件 TTL 输入规则给出的参考分析。

四、BCD 5421 码检测（10 分）

设计一个组合逻辑电路。输入为四位二进制码 $A_3A_2A_1A_0$ ；当输入是 BCD 5421 码时， $Y=1$ ，否则 $Y=0$ 。分别采用：

两片 74LS138 和适当门电路；
一片 74LS151 和适当门电路。

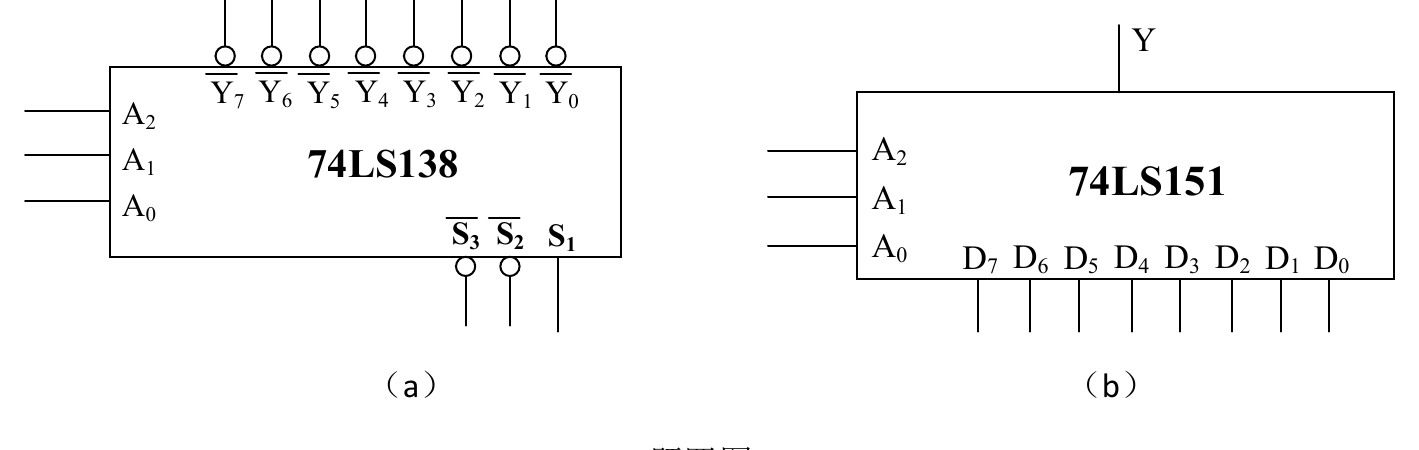

第四题所给器件

展开第四题参考解法

BCD 5421 的合法码字为

0000,0001,0010,0011,0100,1000,1001,1010,1011,1100.

因此

Y=\sum m(0,1,2,3,4,8,9,10,11,12),

化简得

Y=\overline{A_2}+\overline{A_1}\overline{A_0}.

用 74LS138 时，以 $A_2A_1A_0$ 为地址， $A_3$ 及其反相信号分别使能两片译码器；把两片中编号 0～4 的低有效输出送入与非合成网络，只要当前片选中的地址是 0～4，输出就为 1。

用 74LS151 时，以 $A_2A_1A_0$ 为选择端，令

D_0=D_1=D_2=D_3=D_4=1,

D_5=D_6=D_7=0.

$A_3$ 不影响合法性，可不进入数据选择逻辑。

五、冗余数据传输与锁存（15 分）

一位数据用两根信号线冗余传输。两信号相同表示数据正确，不同表示错误。锁存使能为 $CE$ ：在 $CP$ 上升沿且 $CE$ 为低电平时锁存正确数据； $CE$ 为高电平时保持。用 D 触发器和门电路实现，给出设计过程和原理图。

展开第五题参考解法

设两根数据线为 $X_1,X_2$ 。正确指示是同或：

E=X_1X_2+\overline{X_1}\overline{X_2}.

错误指示可取

ERR=X_1\mathbin{\oplus}X_2.

不要直接门控时钟，而是在 D 端做选择。仅当 $\overline{CE}E=1$ 时装入 $X_1$ ；其余情况反馈旧状态 $Q$ ：

D=\overline{CE}EX_1+(CE+\overline E)Q.

把该 $D$ 接入上升沿 D 触发器即可。两数据不一致时 $E=0$ ，触发器自动保持，同时 $ERR=1$ 。

六、ROM 驱动七段数码管（10 分）

用 ROM 和适当电路驱动共阴极七段数码管，循环显示字符串 HAPPY2022。要求写出设计过程并画出电路图。

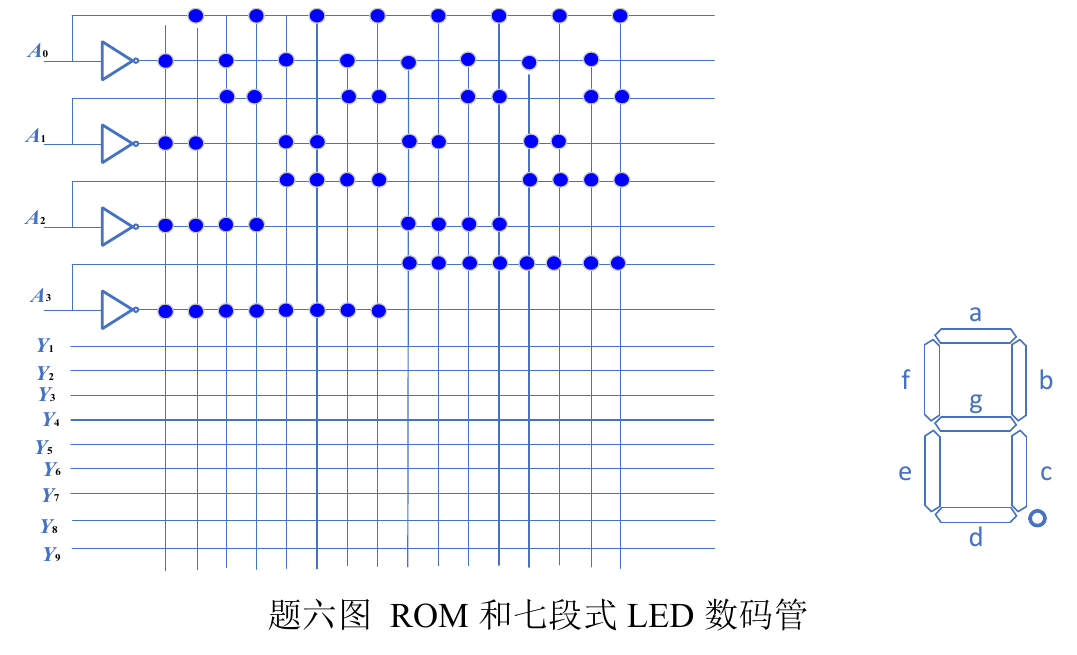

第六题 ROM 与七段数码管

展开第六题参考解法

字符串共有 9 个字符，先用模 9 计数器产生地址 0～8，再用 ROM 把地址译成七段码。共阴极数码管采用高电平点亮，依次写入：

地址	字符	点亮段
0	H	b、c、e、f、g
1	A	a、b、c、e、f、g
2	P	a、b、e、f、g
3	P	a、b、e、f、g
4	Y	b、c、d、f、g
5	2	a、b、d、e、g
6	0	a、b、c、d、e、f
7	2	a、b、d、e、g
8	2	a、b、d、e、g

计数器输出接 ROM 地址，ROM 七个数据位分别接 a～g 段；第九个状态之后同步回到 0。若段电流超过 ROM 直接驱动能力，还应加限流电阻和缓冲驱动。

七、四位串行加法器（10 分）

两个四位寄存器 RA、RB 各存一个四位二进制数。用 74LS194、74LS183 和适当器件完成两个数求和，结果送回 RA。

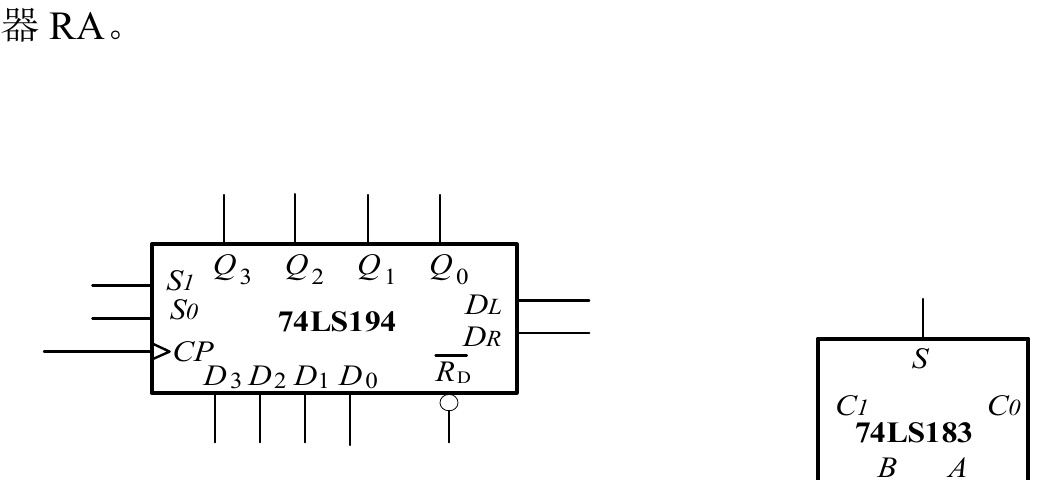

第七题所给寄存器与全加器

展开第七题参考解法

把 RA、RB 都设为右移：

两个寄存器的 $Q_0$ 分别接 74LS183 的 $A$ 、 $B$ ；
全加器进位输入接一个进位 D 触发器的 $Q$ ，进位输出送回该触发器的 $D$ ；
和位 $S$ 接 RA 的右移串行输入 $D_R$ ；RB 的 $D_R$ 接 0；
两片 74LS194 和进位触发器共用时钟，开始前把进位置 0。

每拍处理当前最低位，再把和位从 RA 高端移入。四个时钟后，RA 从高到低恰为 $S_3S_2S_1S_0$ ；若还要保留最高进位，可另存为第五位。

八、25 秒高电平、15 秒低电平（15 分）

用 $1\text{ Hz}$ 时钟设计一个时序电路，使输出周期性产生高电平 $25\text{ s}$ 、低电平 $15\text{ s}$ 的波形，器件和方法不限。

第八题目标波形

展开第八题参考解法

总周期为 $40\text{ s}$ ，所以用六位二进制计数器构成模 40 计数器。令复位后的状态为 0，并定义

当 $0\le N\le24$ 时令 $Y=1$ ；当 $25\le N\le39$ 时令 $Y=0$ 。

计到 39 后，下一个 $1\text{ Hz}$ 脉冲使计数器同步回到 0。这样 0～24 共 25 个状态输出高电平，25～39 共 15 个状态输出低电平，周期为 40 秒。
