单周期 CPU 的规则只有一句：一条指令从取指到写回，全部在一个时钟周期内完成。

这不等于“每条指令只有一个动作”。lw 仍然要取指、读寄存器、算地址、读数据存储器、写回寄存器；只是这些组合逻辑必须在同一个时钟边沿之间跑完。

1. 先分清状态与组合逻辑

单周期数据通路中：

状态元件：PC、寄存器堆、存储器；它们保存跨周期可见的信息；
组合逻辑：加法器、扩展器、ALU、MUX、控制器；输入确定后，经过传播延迟得到输出；
时钟边沿：把本周期计算出的下一 PC、寄存器写回值等提交到状态元件。

可以把一个周期理解为：

边沿后读出旧状态 → 组合逻辑传播 → 边沿前形成新状态 → 下一边沿写入

2. CPU 的七个核心部件

部件	主要输入	主要输出	职责
PC	下一 PC	当前指令地址	保存控制流位置
NPC	PC、立即数、寄存器跳转地址	PC+4、分支/跳转目标	计算下一 PC
IM	PC	32 位指令	取指
RF	`rs/rt`、写地址、写数据	两个寄存器值	读操作数、写回
EXT	`imm16`、扩展方式	32 位立即数	符号/零扩展
ALU	两个 32 位操作数、运算控制	结果、Zero	运算、比较、算地址
DM	地址、写数据、读写使能	读数据	load/store

课件把指令存储器 IM 与数据存储器 DM 分开。这样同一周期既能取下一条指令所需的指令，又能为当前指令访问数据，避免结构冲突；从系统角度看，可把它理解为分离的指令/数据 Cache 接口模型。

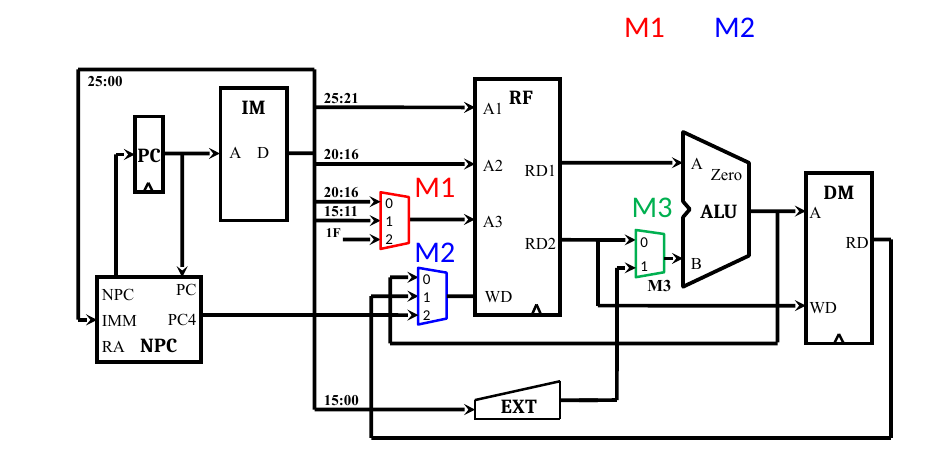

单周期 CPU 数据通路局部图：PC/NPC、IM、RF、EXT、ALU 与 DM 的连接

图中只截取 2024 单周期课件的数据通路主体。M1、M2、M3 是多路选择器：分别选择写寄存器编号、写回数据和 ALU 第二操作数。

2.1 课件的设计方法：先独立建模，再综合

课件没有让人直接照着大图连线，而是强调三条设计原则：

机制与策略分离：PC、RF、ALU、DM 等部件提供可复用机制，控制器按指令选择策略；
高内聚、低耦合：每个部件职责集中，部件之间只通过清楚的输入输出连接；
指令级独立建模：先由每条指令的 RTL 推导自己的连接与控制，再求并集、为多来源输入增加 MUX。

课程使用的 MIPS-C0 子集以 addu/subu/ori/lw/sw/beq/jal/jr 等代表性指令覆盖运算、访存和控制流。完成每条指令的数据通路表后，再合并相同部件、归并输入来源并综合控制信号；这样增加新指令时能明确看见需要改哪个接口，而不是在整张图上试错。

3. RTL：先把指令功能写成“数据去哪儿”

寄存器传输级语言（RTL）不关心具体门电路，只精确描述状态变化。例如：

\begin{aligned} \texttt{addu: }&R[rd]\leftarrow R[rs]+R[rt],\\ \texttt{ori: }&R[rt]\leftarrow R[rs]\;\mathrm{OR}\;\operatorname{zeroext}(imm16),\\ \texttt{lw: }&R[rt]\leftarrow M[R[rs]+\operatorname{signext}(imm16)],\\ \texttt{sw: }&M[R[rs]+\operatorname{signext}(imm16)]\leftarrow R[rt]. \end{aligned}

设计数据通路时先写 RTL，再从结果向前倒推需要哪些部件与连接。这比盯着一张大图背线可靠得多。

4. 五个阶段是功能分解，不是五个周期

课件把指令执行分成：

IF：取指令、计算 $PC+4$ ；
ID：译码、读寄存器、扩展立即数；
EX：ALU 运算、地址计算或比较；
MEM：访问数据存储器；
WB：结果写回寄存器堆。

在单周期 CPU 里，这五段只是同一个周期内的逻辑先后关系。某些指令不需要全部阶段，例如 sw 没有 WB，R 型指令不读 DM；但时钟周期仍按最慢的完整路径统一设置。

5. 用倒推法建立每类指令的数据通路

5.1 R 型：`addu rd,rs,rt`

最终要写 $R[rd]$ ，倒推：

RF 写地址选 rd；
RF 写数据来自 ALU；
ALU 做加法；
ALU 两个输入来自 RF 的 rs、rt；
IM 输出指令字段；PC 顺序更新到 $PC+4$ 。

正向数据流为：

PC → IM → rs/rt → RF → ALU(add) → RF[rd]
 \→ NPC(PC+4) → PC

subu/and/or 的连接完全相同，只改变 ALU 控制。这就是把“机制”和“策略”分离：硬件路径复用，控制器选择具体运算。

5.2 I 型运算：`ori rt,rs,imm16`

与 R 型相比只改两处：

ALU 第二输入不再来自 $R[rt]$ ，而来自零扩展立即数；
RF 写地址由 rd 改选 rt。

因此要增加 EXT，并在 ALU.B 与 RF 写地址前放 MUX。

5.3 `lw`

R[rt]\leftarrow DM[R[rs]+\operatorname{signext}(imm16)].

从写回倒推：

RF[rt] ← DM 读出值
DM 地址 ← ALU 结果
ALU ← R[rs] + signext(imm16)

所以 lw 需要两级串行的“大部件”：先 ALU 算地址，再 DM 读数据。它通常成为单周期 CPU 的关键路径。

5.4 `sw`

sw 的地址计算与 lw 相同，但方向相反：

DM 地址来自 ALU；
DM 写数据来自 $R[rt]$ ；
打开存储器写使能；
不写寄存器堆。

若误开 RF 写使能，指令虽然完成了存储，还会意外破坏寄存器。这说明“不需要的写操作必须明确关闭”。

5.5 `beq`

beq 同时做比较和下一 PC 选择：

PC'= \begin{cases} (PC+4)+(\operatorname{signext}(imm16)\ll2),&R[rs]=R[rt],\\ PC+4,&\text{否则}. \end{cases}

ALU 可复用减法： $R[rs]-R[rt]=0$ 时 Zero=1。真正选择分支目标的信号可写为

PCSrc=Branch\land Zero.

Branch 说明当前确实是分支指令，Zero 说明比较成立；缺一不可。

5.6 `jal` 与 `jr`

按课程单周期模型：

\begin{aligned} \texttt{jal: }&R[31]\leftarrow PC+4,\quad PC\leftarrow (PC+4)_{31:28}\Vert instr\_index\Vert00,\\ \texttt{jr: }&PC\leftarrow R[rs]. \end{aligned}

jal 让 RF 写地址增加常量 31、写回数据增加 $PC+4$ ；jr 让 NPC 再增加一个来自寄存器的候选输入。每增加一类来源，通常就是在相应端口前增加 MUX。

6. 为什么到处都是 MUX

同一个输入端可能服务多类指令：

被选择的端口	候选来源
RF 写地址	`rd`、`rt`、31
RF 写数据	ALU 结果、DM 读数据、 $PC+4$
ALU.B	$R[rt]$ 、扩展后的立即数
下一 PC	$PC+4$ 、分支目标、J 型目标、 $R[rs]$

MUX 是共享数据通路的代价，也是控制器真正发挥作用的地方。没有 MUX，只能给每类指令复制一套硬件；MUX 太多、级联太深，又会拉长关键路径。

7. 控制器：把 opcode/funct 翻成选择与使能

控制器读取 opcode 与 funct，产生两类信号：

功能选择：ALU 做什么、EXT 怎样扩展、NPC 选哪种地址；
写使能：RF、DM 是否允许写入。

概念性的控制关系如下：

指令	RF 写	DM 写	ALU.B	RF 写地址	RF 写数据	下一 PC
R 型	是	否	$R[rt]$	`rd`	ALU	$PC+4$
`ori`	是	否	零扩展立即数	`rt`	ALU	$PC+4$
`lw`	是	否	符号扩展立即数	`rt`	DM	$PC+4$
`sw`	否	是	符号扩展立即数	无关	无关	$PC+4$
`beq`	否	否	$R[rt]$	无关	无关	条件选择
`jal`	是	否	无关	31	$PC+4$	J 型目标
`jr`	否	否	无关	无关	无关	$R[rs]$

表中的“无关”不是随便驱动都可以。它表示该结果不会被写入状态元件；真正必须安全的是写使能和下一 PC。

7.1 主控制器与 ALU 控制器

常见实现把控制拆成两层：

主控制器按 opcode 判断指令大类，产生访存、写回、MUX 等控制，并给出抽象 ALUOp；
ALU 控制器再结合 funct，生成具体 ALU 运算码。

这样主控制器不用为每个 R 型 funct 重复大部分相同逻辑。

8. 时序与关键路径

单周期时钟周期至少覆盖所有指令中最慢的一条组合路径：

T_{clk}\ge t_{cq}+t_{path,max}+t_{setup}.

课件示例把 RF 读写延迟设为 100 ps、其他主要部件各 200 ps，lw 的路径最长，得到约 800 ps 的时钟周期，即最高频率约

f_{max}=\frac{1}{800\text{ ps}}=1.25\text{ GHz}.

无论当前执行的是很快的 addu 还是很慢的 lw，都要等满这 800 ps。单周期的 CPI 恒为 1，却不代表一定快；性能由

T_{CPU}=IC\times CPI\times T_{clk}

共同决定。

9. 与多周期模型的边界

2025 复习提纲把单周期、多周期和流水线列在同一教学视图中，但现有完整设计课件主要展开单周期与流水线。复习提纲给出的多周期对比是：

把一条指令拆成多个较短周期；
不同指令所需周期数可不同；
同一功能部件可在不同周期复用；
时钟可更短，但平均 CPI 大于 1，控制器需要记住当前步骤。

因此这里不补造未提供的多周期详细状态图。考试若只按现有材料，重点是三种模型的性能关系，而非凭空背一套多周期控制编码。

10. 看大图时的固定路线

不要顺着所有线乱看。对任一指令只追四件事：

读了谁：IM 字段怎样接 RF 与 EXT；
算了什么：ALU 输入来自哪里、执行什么；
写了谁：RF 或 DM 的写地址、写数据、写使能；
下一条去哪：NPC 选 $PC+4$ 、分支、跳转还是寄存器。

把每条指令都写成 RTL，再填写这四问，整张单周期数据通路图就只是多条简单路径的叠加。
